Что такое американка в сантехнике? много таблиц и фото

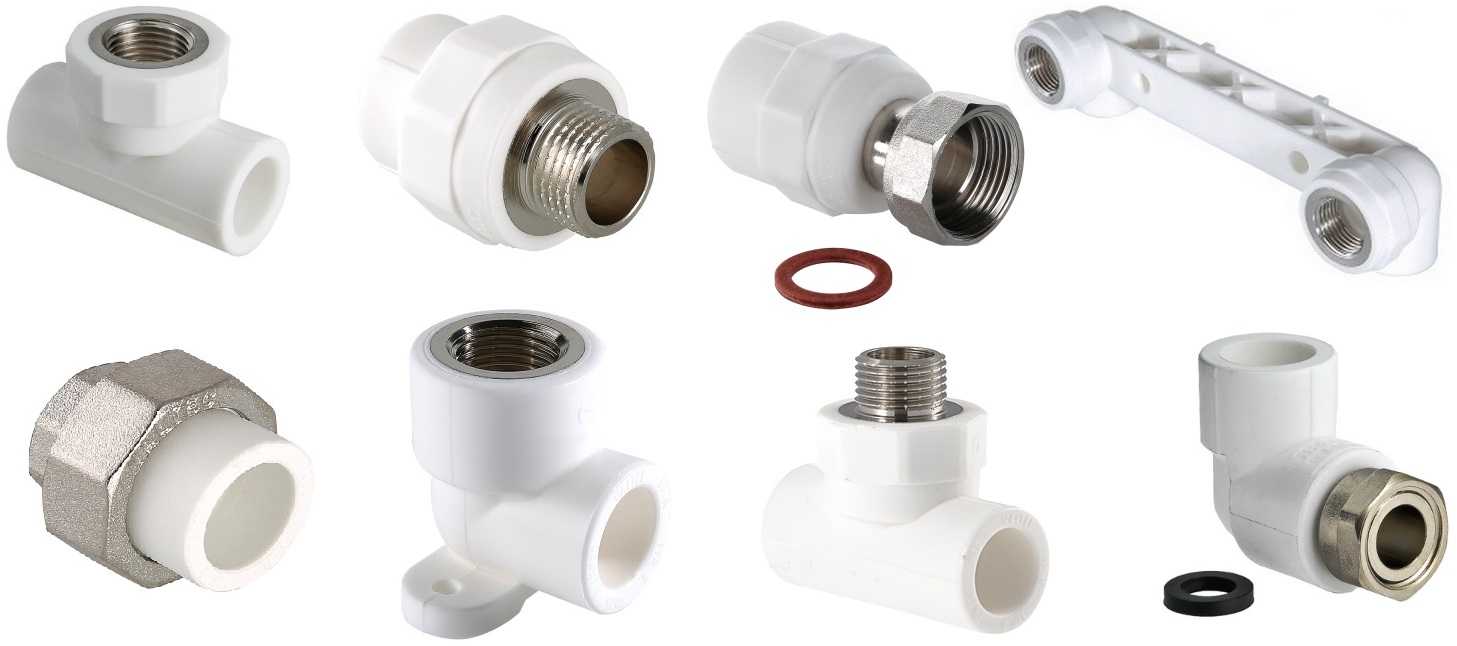

Полимерные муфты и переходники

Полипропиленовые трубы все чаще используются при монтаже и замене сантехники в строительстве.

Часто обмен одной системы на другую происходит поэтапно. Это связано с нехваткой времени или финансовых ресурсов для полной замены труб в здании. В связи с этим часто возникает вопрос, как соединить ответвления материальной системы с различными свойствами, например, стальные и полипропиленовые трубы.

Полипропилен, потому что полимер не плачет по стали. Тем не менее, полипропиленовый соединитель, просто ввинченный в стальную трубу, не работает. Попытка сварить эти материалы также ни к чему не приведет.

Но эту проблему можно решить с помощью адаптера американского типа.

Этот адаптер представляет собой сложный соединитель, разработанный специально для соединения труб из различных материалов. Одна сторона этого разъемного разъема представляет собой стальной резьбовой разъем, а другая — полипропилен.

При сборке соединения накидная гайка привинчивается к фитингу и герметизирует внутреннее уплотнение, в результате чего соединение уплотняется.

При установке УЗИ на металлическую трубу вам понадобится специальный инструмент в виде внутреннего гаечного ключа.

Неважно, какой тип резьбы обрезается на трубе. Под любой тип вы можете подобрать свой американец. Гидравлическая система в гидравлике состоит из набора резьбовых соединений, которые время от времени требуют ремонта. Поэтому надежность таких соединений имеет большое значение, но в то же время это связано со многими трудностями. Гидравлическая система в гидравлике состоит из набора резьбовых соединений, которые время от времени требуют ремонта. Поэтому надежность таких соединений имеет большое значение, но в то же время это связано со многими трудностями

Гидравлическая система в гидравлике состоит из набора резьбовых соединений, которые время от времени требуют ремонта. Поэтому надежность таких соединений имеет большое значение, но в то же время это связано со многими трудностями.

При разборке канализационной системы для более комфортной работы специалисты используют различные фитинги и рукава, которые обеспечивают разборное соединение труб. Один из способов подключения с использованием сопоставления — «американский». Фактически сама конструкция, состоящая из двух резьбовых концевых выключателей, накидной гайки и резиновой прокладки, также получила аналогичное название. Это съемная санитарная конструкция, предназначенная для соединения двух трубок разных диаметров или частей разных элементов, ограничивающих движение. Возможно повторное использование накидной гайки с последующей заменой уплотнения, обычно состоящего из паронита. В то же время качество комбинации будет высоким, и утечки не будет.

Одна сторона крепко прикреплена болтами или приварена к одному концу трубы (если это железо или медь), припаяна в случае пропиленовых конструкций, а другая сторона представляет собой складное соединение «Sgon».

Герметичность между концевыми выключателями достигается за счет конических поверхностей краев деталей и резиновой прокладки, что, в свою очередь, сводит к минимуму риск утечки. Американцы с плоской прокладкой, которая является основой для герметизации, чаще всего используются при комбинировании полипропиленовых изделий.

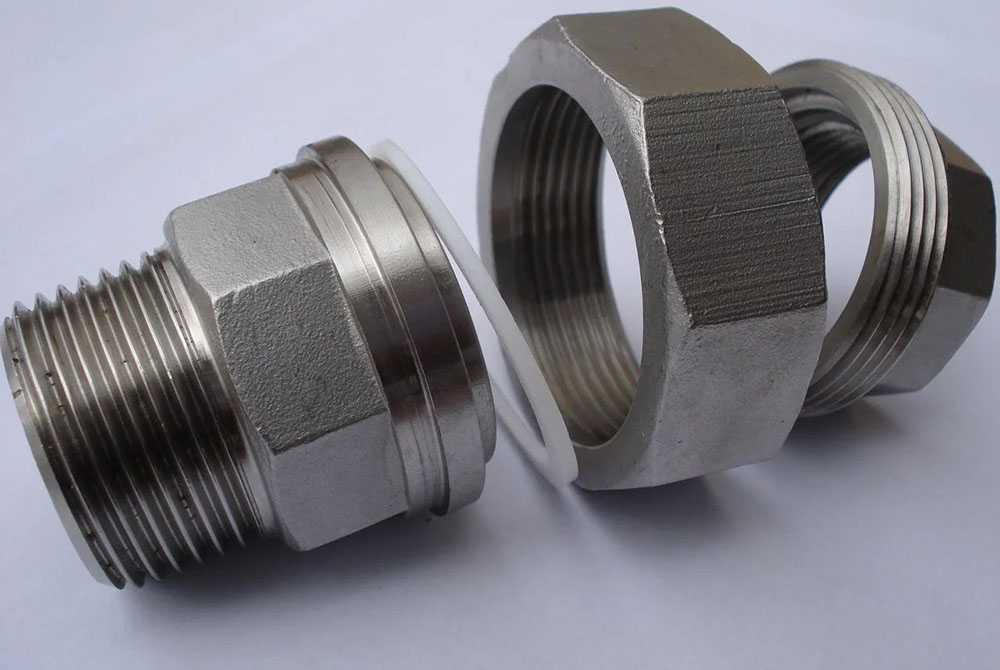

Американский разъемный разъем

Другие американские преимущества включают в себя:

• компактность;
• эстетики; удобство использования конструкции в недоступном месте и демонтаж стыков без необходимости их вращения В этой ситуации достаточно только одной гайки для соединения трубы и соединителя, тогда как сама труба остается неподвижной;
• скорость при сборке и разборке.

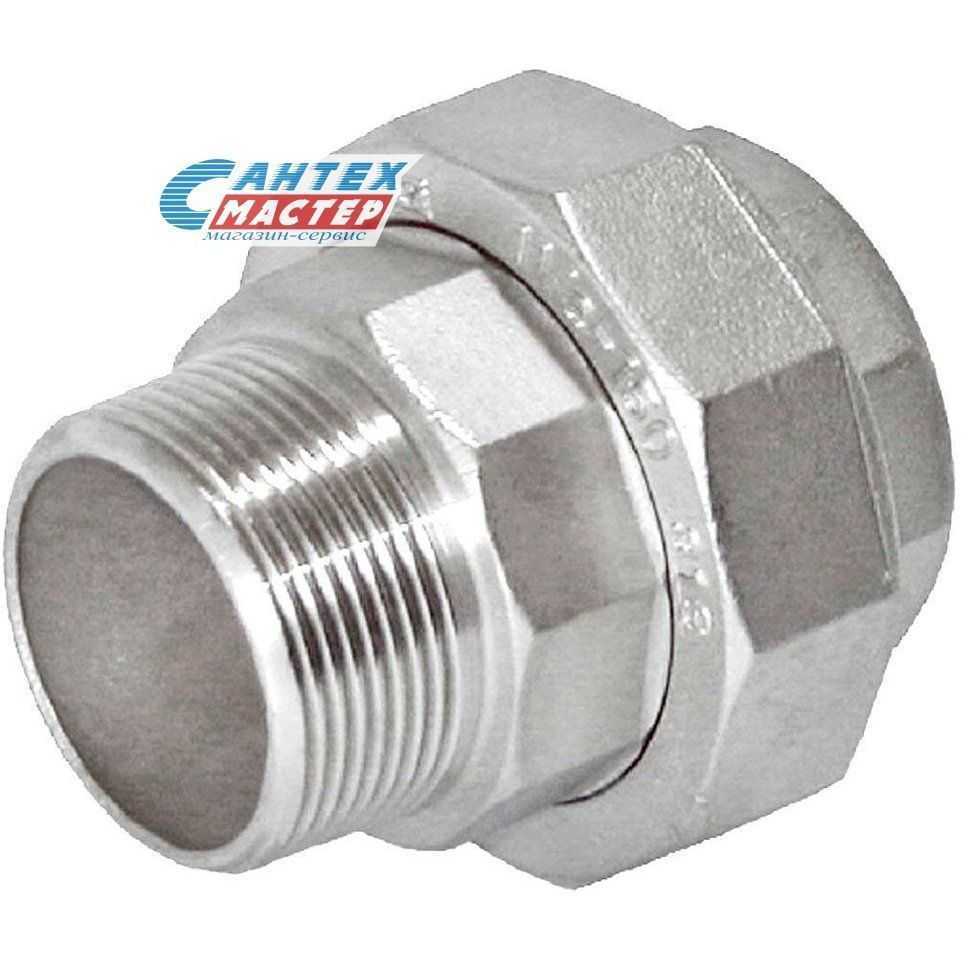

Особенности резьбового фитинга «американка»

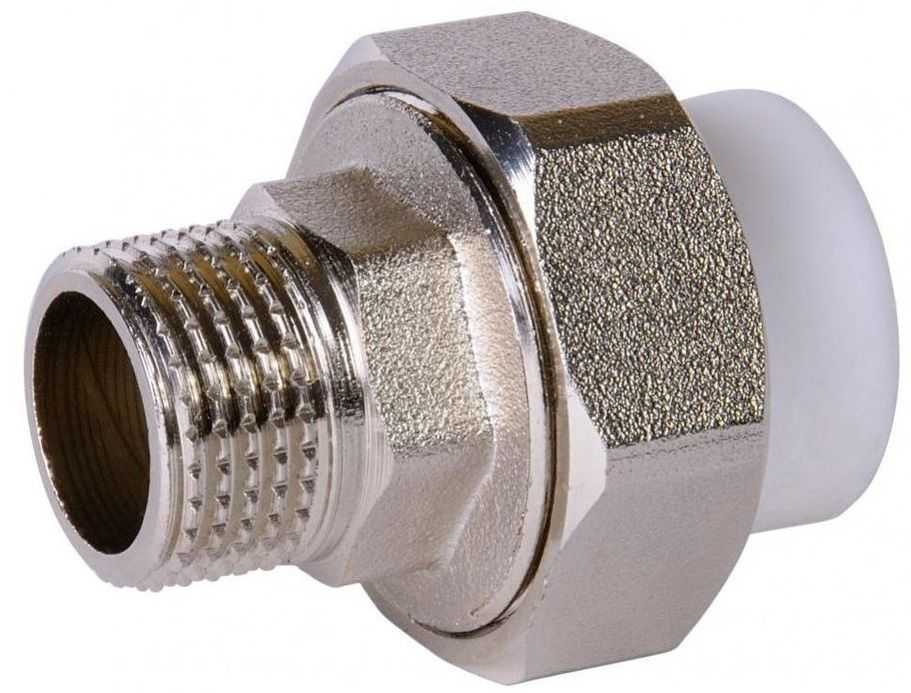

Американка под пайку полипропиленовых труб

«Американка» представляет собой конструкцию, состоящую из накидной гайки и двух штуцеров. На одном из них устроен бортик, который не дает ему выскользнуть из гайки. Второй имеет два резьбовых конца, один из которых вкручивается в гайку.

Свободный резьбовой конец штуцера ввинчивается в присоединяемую трубу, имеющую на конце резьбу. Поворачивая накидную гайку, мы зажимаем соединение до нужного состояния. Герметичность узла достигается за счет уплотнительного кольца, расположенного внутри гайки.

Разъемное соединение с накидной гайкой «американка» в зависимости от вида имеет различное назначение, а именно:

• Муфта соединительная. Служит для связывания отдельных ветвей трубопровода.
• Тройник. Позволяет разделить трубопровод на три ветки. Может иметь угол ответвления 30, 45, 90 градусов.
• Крестовина. Служит для соединения в одном узле трех труб, расположенных в разных плоскостях.
• Переходник. Соединяет трубы разных диаметров.
• Заглушка. Служит крышкой для неиспользуемой ветки трубопровода или закрывает ненужное отверстие в тройнике.
• Шаровой кран «американка». Может открывать или перекрывать движение воды в трубопроводе.

Размерный ряд фитингов

Размеры резьбы «американки» обозначаются в дюймах или мм. Наиболее часто используются фитинги с условным проходом 20, 25, 35, 40 мм, диаметры более 50 мм применяются редко. Резьбовой конец у штуцера может быть цилиндрический или конический, соответственной будет и резьба. Соединения с конической резьбой обладают большей герметичностью.

Американка… в России она иностранка

В биографии этого экзотического элемента сантехнического ширпотреба нет начала, так же как у колеса, но можно предположить, что к его названию приложили руку практичные американцы. Фактически американка представляет собой муфту с накидной гайкой. И муфта чуть-чуть не такая, а с упорным буртиком, и гайка с ответной частью под этот буртик и вообще там почти все то же, но не так, а вот результат просто замечательный — можно соединить два любых отрезка водовода, а при этом вращать только одну гайку. Демонтаж конкретного соединения можно делать любое число раз без разборки всех остальных узлов, а это значит, что время выполнения работ, их стоимость и ремонтопригодность — все на высшем уровне. Здесь приведен только самый общий конструктивный вариант американки. Классическое ее определение содержит несколько более обширное толкование — быстроразъемная резьбовая гайка, которая содержит два резьбовых фитинга, прокладку и накидную гайку.

Конструкция этого соединения, в зависимости от места применения, может быть прямой или угловой, а резьбовые стыки плоские (цилиндрические) и конусные. Для плоских стыков применяют уплотнительные прокладки полиуретановые, резиновые или паронитовые. Конусное соединение особенно хорошо с точки зрения герметичности, поскольку не требует прокладок и более устойчиво к перепадам температур и отклонениям осей соединяемых участков.

Подключение американки к магистрали не представляет никаких трудностей. Допустим, что предстоит соединить магистраль из стальных труб.

Порядок работ следующий:

• сначала подготавливаем концы труб — нарезаем на обоих концах резьбу не менее 7 витков;
• подбираем соединение, у которого оба фитинга имеют внутреннюю резьбу;
• фитинг с наружной резьбой накручиваем на резьбу одной трубы, а перед этим подматываем на резьбу уплотнитель — лен, пакля, энергофлекс;
• на фитинг с буртиком одеваем накидную гайку, и накручиваем его на другую трубу с подмотанным уплотнителем;
• последний шаг — подсоединить накидную гайку к резьбе ответного фитинга.

Все. Соединение собрано. Если сравнить с приведенным выше примером муфтового соединения, то можно заметить существенное отличие — весь монтаж американки заключался в закручивании деталей гаечным ключом, и не более. Вся остальная магистраль при этом оставалась неподвижной.

Для чего нужна «американка» в сантехнике: основные сферы применения

Так как «американка» является довольно универсальным фитингом, имеющим ряд неоспоримых преимуществ, то ее использование в сантехнике не случайно получило самое широкое распространение в монтажных сантехнических работах. Универсальность «американки» проявляется и в неодинаковых ее модификациях для разных случаев, и в том, что ее используют как часть некоторых сложных устройств сантехники: кранов, коммутационных узлов, приборов измерения и т.д.

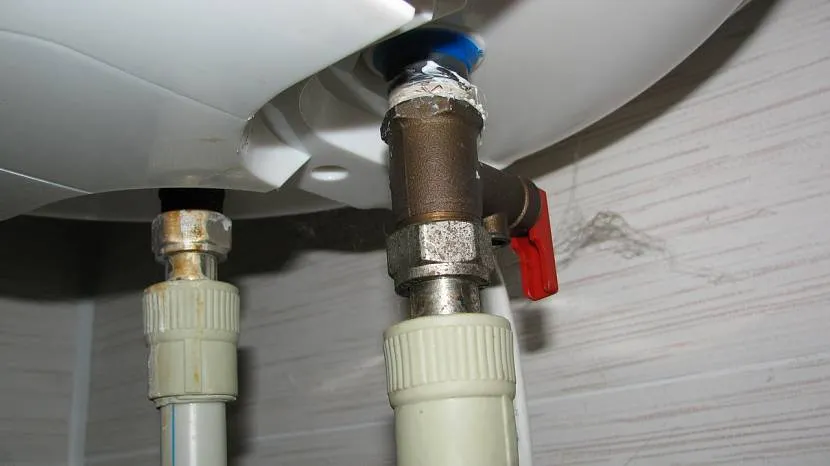

В бытовой сантехнике «американка» применяется на водяных счетчиках, которые встречаются чуть ли ни в каждой квартире. Благодаря этому устройству при замене или поверке счетчика не возникает проблем с трубами – откручиваются только накидные гайки.

«Американка» отлично подойдет для выполнения работ с батареями, запорной арматурой и разного рода фильтрами

Использование этого фитинга в сантехнике сократит срок длительности ремонта, что важно как для мастеров, так и для жильцов.. Поскольку «американка» позволяет создавать соединения, отличающиеся отличной герметизацией, она используется в трубопроводах высокого давления и температуры

Но наибольшее распространение этот элемент соединения получил при монтаже пластиковых, полипропиленовых и металлопластиковых труб

При этом соединять можно любые виды труб: пластик и пластик, пластик и металл, металл и металл – под каждую пару найдется свой фитинг. Больше всего в «американке» сантехники ценят возможность соединять металлопластиковые трубы, не проводя подготовки: когда трубу вставляют в накидную гайку и затягивают, ответная часть сжимается конусным кольцом

Но наибольшее распространение этот элемент соединения получил при монтаже пластиковых, полипропиленовых и металлопластиковых труб. При этом соединять можно любые виды труб: пластик и пластик, пластик и металл, металл и металл – под каждую пару найдется свой фитинг. Больше всего в «американке» сантехники ценят возможность соединять металлопластиковые трубы, не проводя подготовки: когда трубу вставляют в накидную гайку и затягивают, ответная часть сжимается конусным кольцом.

Поскольку «американка» позволяет создавать соединения, отличающиеся отличной герметизацией, она используется в трубопроводах высокого давления и температуры. Но наибольшее распространение этот элемент соединения получил при монтаже пластиковых, полипропиленовых и металлопластиковых труб. При этом соединять можно любые виды труб: пластик и пластик, пластик и металл, металл и металл – под каждую пару найдется свой фитинг. Больше всего в «американке» сантехники ценят возможность соединять металлопластиковые трубы, не проводя подготовки: когда трубу вставляют в накидную гайку и затягивают, ответная часть сжимается конусным кольцом.

Для монтажа «американки» используют рожковый и накидной ключи. Так как поверхность этого фитинга покрыта никелем, то, чтобы обезопасить этот слой от царапин, лучше не использовать трубные ключи или применить защитную деревянную (можно и пластиковую) прокладку.

Материалы, из которых изготавливают американки

Американки изготавливают из чугуна, латуни, стали или нержавейки. Конечно материалом определяется и цена в конечном итоге. От материала зависят и эксплуатационные показатели изделия: вид перекачиваемых жидкостей, допустимая температура, давление. Ассортимент этих изделий огромный и всегда можно подобрать на любую потребность. Как правило, на поверхность наносят никелированное покрытие— это и защита от внешней среды, и презентабельный вид.

В последнее время в сантехнике все шире применяются пластиковые трубопроводы, поэтому американка тоже стала «полукровкой» — некоторые фитинги с упорным буртиком делают из пластика. При монтаже такой фитинг приваривают к трубе, а гайка поджимает его к коллеге — ответному фитингу, который изготовлен из металла, и накручивается на стальную трубу. Но если дальше трубопровод пластиковый, то фитинг запрессовывают в пластик, который и приваривают к трубе.

Плюсы и минусы

Рассмотрев особенности сантехники американка, ответив на вопрос, что это такое, можно остановиться на достоинствах и недостатках этих приспособлений.

Сначала рассмотрим их плюсы:

1. надежность и прочность стыковки, абсолютная герметичность соединения;
2. простота и высокая скорость монтажа, предполагающего закручивание одной или двух гаек;
3. разборное соединение, которое можно без труда снять и поставить обратно;
4. возможность стыковки труб из разных по структуре материалов;
5. широкий ассортимент изделий разной конфигурации с уплотнителями в комплекте;
6. длительный срок эксплуатации конструкции, собранной с использованием американки.

Недостатки в техническом плане у фитингов этой категории отсутствуют. Высокая стоимость смущает мастеров с низким уровнем доходов, но она оправдана высоким качеством товара. Что касается изменения цвета изделий из цветного и черного металла, то их устанавливают в технологических каналах, закрывают панелями и коробами.

Правила монтажа

Монтировать шаровые краны несложно. Делается это с помощью специального ключа в следующей последовательности:

1. Вначале проверяется целостность и чистота резьбы трубопровода.
2. Затем ее рекомендуется обмотать ФУМ-лентой, что обеспечит лучшую герметичность соединения.
3. До основы монтажа следует проверить, совершает ли целый оборот регулирующая ручка механизма.
4. «Американка» накручивается на 4-5 оборотов.
5. Проверяется, как хорошо затянуты все гайки, после чего включается подача воды.
6. Спустя несколько минут (если в местах соединения начинает капать вода) гайку необходимо слегка подвести ключом.

Плюсы и минусы американки

Несмотря на повсеместное использование, соединения по американскому стандарту имеют не только плюсы, но и минусы. Остановимся для начала на преимуществах:

1. Максимальная герметичность за счёт надёжности и прочности соединения.
2. Американки устанавливаются без применения сварочных инструментов. Достаточно закрутить пару гаек для монтажа.
3. Многоразовое использование. Соединение без труда демонтируется и собирается в другом участке магистрали.
4. Универсальность стыковки. Американка позволяет соединять различные по материалу трубы.
5. Надёжность фитингов. С использованием американки все элементы магистрали будут соединены прочно и прослужат в течение долгого времени.

Единственным весомым недостатком считается высокая стоимость американской муфты. Она обусловлена непревзойдённым качеством товара.

Надёжно соединённые трубы сантехники при помощи американки Источник moikolodets.ru

Модификация (Таблицы)

Американка	характеристика
ВР/ВР	Оба патрубка с внутренней резьбой
ВР/НР	Один патрубок с внутренней, второй с наружной резьбой
ВР/С	Один патрубок с внутренней резьбой, второй под сварку
НР/НР	Оба патрубка с наружной резьбой
НР/С	Один патрубок с наружной резьбой, второй под сварку
С/С	Оба патрубка под сварку
Угловая ВР/ВР	Угол 90 градусов, патрубки с внутренней резьбой
Угловая ВР/НР	Угол 90 градусов, внутренняя и наружная резьба
Угловая ВР/С	Угол 90 градусов, внутренняя резьба и сварка
Угловая НР/С	Угол 90 градусов, наружная резьба и сварка

ВР/ВР AISI 304 B AISI 316

Условный размер,мм	мм	Размер накидной гайки (SW),мм	Общая длина (L),мм	Вес, кг
дюймы	DN
1/4	8	13,5	30	38	0,065
3/8	10	17,2	35	38	0,08
1/2	15	21,3	42	42	0,13
3/4	20	26,9	47	50	0,26
1	25	33,7	53	52	0,37
11/4	32	42,4	71	59	0,4
11/2	40	48,3	78	65	0,45
2	50	60,3	92	69	0,7
21/2	65	76,1	112	80	1,1
3	80	88,9	127	88	1,9
4	100	114,3	157	108	2,8

ВР/НР AISI 304 и AISI 316

Условный размер, мм	мм	Размер накидной гайки (SW),мм	Общая длина (L),мм	Вес, кг
дюймы	DN
1/4	8	13,5	30	50	0,065
3/8	10	17,2	35	50	0,1
1/2	15	21,3	42	58	0,13
3/4	20	26,9	47	67	0,26
1	25	33,7	53	68	0,37
11/4	32	42,4	71	83	0,4
11/2	40	48,3	78	86	0,45
2	50	60,3	92	94	0,8
21/2	65	76,1	112	114	1,5
3	80	88,9	127	127	1,9
4	100	114,3	157	155	3,1

ВР/Сварка AISI 304 и AISI 316

Условный размер, мм	мм	Размер накидной гайки (SW),мм	Общая длина (L),мм	Вес, кг
дюймы	DN
1/4	8	13,5	30	36,5	0,058
3/8	10	17,2	35	38	0,07
1/2	15	21,3	42	38,5	0,1
3/4	20	26,9	47	46	0,2
1	25	33,7	53	49,5	0,3
11/4	32	42,4	71	53,5	0,32
11/2	40	48,3	78	58,5	0,39
2	50	60,3	92	63,5	0,63
21/2	65	76,1	112	76	1,1
3	80	88,9	127	83	1,8
4	100	114,3	157	92	2,6

НР/НР AISI 304 и AISI 316

Условный размер, мм	мм	Размер накидной гайки (SW),мм	Общая длина (L),мм	Вес, кг
дюймы	DN
1/4	8	13,5	30	61	0,065
3/8	10	17,2	35	63	0,1
1/2	15	21,3	42	73	0,13
3/4	20	26,9	47	82	0,3
1	25	33,7	53	90	0,4
11/4	32	42,4	71	104	0,5
11/2	40	48,3	78	110	0,55
2	50	60,3	92	118	0,9
21/2	65	76,1	112	145	1,8
3	80	88,9	127	164	2,3
4	100	114,3	157	205	3,3

НР/Сварка AISI 304 и AISI 316

Условный размер, мм	мм	Размер накидной гайки (SW),мм	Общая длина (L),мм	Вес, кг
дюймы	DN
1/4	8	13,5	30	48	0,1
3/8	10	17,2	35	50,5	0,12
1/2	15	21,3	42	54	0,13
3/4	20	26,9	47	62	0,28
1	25	33,7	53	68,5	0,36
11/4	32	42,4	71	76	0,42
11/2	40	48,3	78	81	0,51
2	50	60,3	92	88	0,92
21/2	65	76,1	112	112,5	1,4
3	80	88,9	127	126	2,1
4	100	114,3	157	157,5	3,2

Сварка/Сварка AISI 304 и AISI 316

Условный размер, мм	мм	Размер накидной гайки (SW),мм	Общая длина (L),мм	Вес, кг
дюймы	DN
1/4	8	13,5	30	35	0,05
3/8	10	17,2	30	38	0,08
1/2	15	21,3	35	35	0,11
3/4	20	26,9	42	42	0,28
1	25	33,7	48	47	0,32
11/4	32	42,4	58	48	0,42
11/2	40	48,3	68	52	0,47
2	50	60,3	112	58	0,79
21/2	65	76,1	127	80	1,5
3	80	88,9	157	88	1,9
4	100	114,3	157	110	2,9

ВР/ВР AISI304/316

Условный размер, мм	мм	Размер накидной гайки (SW),мм	L2,мм	L1,мм	Вес, кг
дюймы	DN
1/4	8	13,5	30	21	47	0,1
3/8	10	17,2	35	25	49	0,1
1/2	15	21,3	42	28	56	0,17
3/4	20	26,9	47	33	63	0,28
1	25	33,7	53	38	68	0,41
11/4	32	42,4	72	45	80	0,52
11/2	40	48,3	78	50	88	0,61
2	50	60,3	92	58	94	1,1

ВР/НР AISI 304/316

Условный размер, мм	мм	Размер накидной гайки (SW),мм	L2,мм	L1,мм	Вес, кг
дюймы	DN
1/4	8	13,5	30	21	59	0,12
3/8	10	17,2	35	25	61	0,15
1/2	15	21,3	42	28	71	0,19
3/4	20	26,9	47	33	79	0,32
1	25	33,7	53	38	89	0,46
11/4	32	42,4	72	45	104	0,56
11/2	40	48,3	78	50	11	0,7
2	50	60,3	92	58	120	1,6

Если требуется американка не стандартных размеров или определенного сплава, ее можно отлить на заказ.

Видео обзор соединения американка

Муфта – самый широко используемый в гражданском строительстве сантехнический фитинг, предназначенный для соединения отдельных частей трубопровода. Разъемная соединительная муфта резьбового типа позволяет собрать из отдельных заготовок цельную ветку, состоящую из почти что монолитной трубы.

Неудивительно, что сейчас муфты используют практически везде. Мы же рассмотрим разновидность таких изделий, изобретенную в США. Рассмотрению подлежит муфта американка – предназначенная для сборки труб. Что же в ней такого удобно и почему она так популярна? Сейчас узнаете.

Cодержание статьи

Как установить американку для полипропиленовых труб

Начинающие сантехники, и люди, которые просто случайно столкнулись с этим словом, часто задаются вопросом, о том, что же такое “американка”.

Если кто-то впервые слышит это слово, то на ум ему приходит немного другая американка, а точнее, женщина из Америки, либо фильм, с одноименным названием, но на самом деле это не так. Для того чтобы понять значение этого слова, нужно узнать еще одно, и звучит оно как “фитинг”. Этим словом обычно называют уголки, тройники и муфты, необходимые для соединения труб в сантахнике.

Что это за элемент

При использовании таких американок для стальных и медных, металлопластиковых и полипропиленовых, а также других видов труб можно без каких-либо особых знаний и умений собрать трубопровод. (Подробно о соединении металлопластиковых труб Вы можете прочитать в этой статье).

Основные отличия

1. Можно без какого-либо вращения труб произвести разбор сантехники, это очень удобно, особенно в условиях, когда к трубам доступ сильно затруднен.
2. Намного удобнее и практичнее так называемого сгона. Имеет меньший размер. Сгон не является разъемным соединением.
3. У американки есть специальная подкладка – уплотнитель, которая и упрощает установку данного фитинга, так как использование фум-ленты или других герметизирующих средств не требуется.
4. Врезка не обязательна.

Типы сборки

Имеет в своей конструкции уплотнительное кольцо. Есть возможность неоднократного использования американки.

Благодаря всем этим факторам, американку возможно установить даже в самых недоступных местах, не требует большого усилия даже при монтаже особо крупных деталей. Если вдруг будет необходимо заменить данную муфту, то это не составит особой проблемы, так как демонтируется американка настолько же просто, как и устанавливается.

Если необходимо состыковать два каких-либо отрезка трубы, то американка с обычной накидной гайкой справится с этим делом. Положительной чертой такого метода является неоднократный демонтаж и сборка сантехники.

Есть огромное количество вариаций соединения труб с помощью американской муфты, они весьма разнообразны и могут быть, например, такими:

• соединение с нанесением внешней резьбы;
• соединение с нанесением резьбы внутренней;
• свариваемое соединение при помощи специальной накидной гайки.

Также вышеперечисленные соединения можно выполнить в любой комплектности.

Из чего производятся

Цена и все характеристики, температурные, гидравлические и другие в первую очередь будут зависеть от использованного в американке материала, ну и соответственно от цены.

Ассортимент таких американок действительно широкий, на любой бюджет и к любой системе. Зачастую производитель покрывает фитинг никелем или другими защитными слоями, для защиты от внешних условий среды, и для красоты соединений.

Установка

Срок такой конструкции, при эксплуатации с холодной водой в системе, растягивает срок службы труб до 15 лет, а с горячей водой трубы следует менять уже через 6 – 7 лет.

Вот небольшая инструкция, которая поможет установить американку:

1. Необходимо подготовить тубы, снять фаску, там, где это нужно, и обрезать трубы до необходимой длины.
2. С пластиковыми трубами следует провести калибровку.
3. Присоединяется фитинг, к примеру, если трубы имеют в диаметре 25 мм, то муфта должна быть такого же диаметра. Помнить о том, что американка является разъемной муфтой, и первой зафиксировать ту часть, которую необходимо приваривать, после чего собирается остаточная часть, чаще всего – это резьба.
4. Необходимо несильно затянуть штуцер и проверить качество работы, чтобы в случае некорректной установки все исправить. Теперь уже можно открыть вентиль и проверить на протечки.
5. Только после того, как вы убедитесь в том, что абсолютно никаких протечек нет, разрешено затягивать накидную гайку, и стоит отметить, что выполнить это следует плотно, для того, чтобы создать герметичность соединения.

Абсолютно ничего сложного в установке нет, и реально выполнить все процедуры своими силами в домашних условиях.

Смотрите видео, в котором специалист подробно демонстрирует процесс монтажа участка водопровода с помощью американки для полипропиленовых труб:

Виды и отличия

Сколько в современной сантехнике есть разновидностей труб, столько к ним нужно и фитингов.

Любая разъемная соединительная деталь должна отвечать трубе сразу по нескольким параметрам. Только в этом случае она будет полностью пригодной для эксплуатации. Такое требование вполне логично.

Один из самых важных моментов здесь – материал. Если в качестве материла для труб используется, к примеру, полипропилен, то глупо прикручивать к нему стальные фитинги. Полипропилен – материал полимерный, соответственно полипропилен же должен быть основной ответного фитинга. То же справедливо и для любых металлических изделий.

По материалу американки делят на:

1. Стальные.
2. Латунные.
3. Медные.
4. Полипропиленовые.
5. Полимерные.

Стальная разъемная муфта для труб – известнейший способ собрать их в единую конструкцию. Сталь в меру дешева, очень функциональна и прочна. Забудь мы о ее подверженности к образованию коррозии и наверняка конкурентов ей бы не нашлось.

Однако ситуация обстоит иначе. Чистая сталь без обработки уже через несколько лет начнет подавать признаки разрушения. Оцинкованная продержится с десяток, нержавеющая наверняка выдержит и два, что впрочем, не избавляет нас от первоначальной проблемы.

Рано или поздно стальной фитинг начнет ржаветь и закисать, дальше его путь – только на переплавку.

Вот почему сейчас охотнее покупают латунные модели. Латунь – металл из особенной группы. Имея схожие со сталью характеристики, она не вызывает реакции на влагу или время. Латунные фитинги даже через 50 лет будут в том же состоянии, что и прежде.

Медные образцы – дорогой вариант для тех, у кого вся система трубопровода собрана из меди. Медь во всем превосходит стань и латунь, кроме прочности.

Полимерные фитинги и переходники

Такие полимеры как полипропилен все чаще задействуют для сборки гражданских систем водоснабжения.

Сборка эта ведется постепенно, не у всех есть деньги, время и желание менять трубы в доме полностью. Очевидно, что разборная система в таком случае сталкивается с проблемой.

Нужно как-то соединять между собой разные материалы. Например, полипропилен и сталь.

Для решения подобных задач используется разъемная разновидность американок, именуемая переходниками.

Переходник – это состоящий из комбинированных материалов фитинг, предназначающийся для сборки труб из разных материалов. Разъемная американка такого типа, с одной стороны будет стальным торцом с нарезанной на нем резьбой. А с другой – залита полипропиленом.

Получается очень удобная деталь, позволяющая собрать трубы в единую ветку, не разрушив их идентичности. Каждый торец взаимодействует со своим материалом, а герметичность им обеспечивает система прокладок вместе с накидной гайкой.

Различия в типе резьбы

Американки различаются не только в плане материалов, а также самих принципов конструкции. Отличаются они и в плане конкретных решений. К примеру, на разных американках могут быть разные типы и направления резьбы.

Встречаются образцы с наружной резьбой, с внутренней резьбой, с комбинированными составляющими, где у резьба у разных частей американки различается. Такое распределение немного усложняет процесс выбора фитинга для новичков, но сильно упрощает работу профессионалов.

Его прелесть – возможность подобрать идеально подходящий для ваших условий вариант. Не имеет значения, какая резьба нарезана на вашей трубе и из чего эта труба сделана, в любом случае вы найдете рабочее решение.

В случае же потери одной из составляющих – найти ей замену не составит труда.

В любых работах сантехники одним из самых важнейших показателей является надежность соединений

Очень важно правильно обеспечить водоснабжению должный уровень герметичности. Для этого применяются разного вида фитинги, гайки, прокладки, зажимы и так далее

Однако, как показывает статистика, наиболее качественным и эффективным средством создания герметичных соединений является сантехника «американка».

Что же такое сантехника «американка»? Это специальная гайка, которая способна взаимодействовать с отдельными компонентами. Она предназначена, как вы могли догадаться, для соединения исключительно двух труб.

Отличительные особенности

Соединение типа американка имеет следующие преимущества и особенности использования:

• Применяется для стыковки цилиндрических деталей из различных металлических и полимерных материалов.
• Соединительная муфта обладает одним весомым преимуществом — стыкуемые детали могут находиться в неподвижном положении и их не нужно вращать вокруг своей оси.
• Соединение труб или арматуры при помощи американки не критично к их линейному расположению и допускает некоторые отклонения от соосности.
• Изделие используется многократно, при острой необходимости фитинг можно вырезать из трубопровода, высверлить внутренний фрагмент запаянной трубы и снова впаять его при монтаже других коммуникаций.
• Муфта отличается прочностью, надежностью и долговечностью, герметична в течение многих десятков лет.
• Для фиксации наружной гайки достаточно разводного или рожкового ключа подходящего размера.
• Полипропиленовая американка обычно обеспечивает переход с полимера на металлические резьбовые патрубки.
• Соединение имеет простую конструкцию, легко монтируется и разбирается.
• Физико-химические характеристики муфт соответствуют параметрам полипропилена, срок их службы составляет не менее 50 лет.
• Материалом изготовления подавляющего числа американок являются коррозионностойкие материалы: латунь, реже нержавейка, поэтому срок их службы практически неограничен. Существуют и бюджетные аналогичные фитинги для эксплуатации в различных отраслях промышленности, их могут изготавливать из чугуна, разных марок сталей, с оцинкованным или никелевым покрытием.
• Стоимость муфт зависит от диаметра, для 20 мм изделий минимальная цена составляет 80 рублей.

Рис. 3 Составные американки для труб из ПП – конструктивное исполнение

Установка

Обычно трубопроводы из полипропиленовых труб монтируются с помощью диффузной сварки, при помощи которой трубы напрочь спаиваются и становятся очень герметичными.

Срок такой конструкции, при эксплуатации с холодной водой в системе, растягивает срок службы труб до 15 лет, а с горячей водой трубы следует менять уже через 6 – 7 лет.

Вот небольшая инструкция, которая поможет установить американку:

1. Необходимо подготовить тубы, снять фаску, там, где это нужно, и обрезать трубы до необходимой длины.
2. С пластиковыми трубами следует провести калибровку.
3. Присоединяется фитинг, к примеру, если трубы имеют в диаметре 25 мм, то муфта должна быть такого же диаметра. Помнить о том, что американка является разъемной муфтой, и первой зафиксировать ту часть, которую необходимо приваривать, после чего собирается остаточная часть, чаще всего – это резьба.
4. Необходимо несильно затянуть штуцер и проверить качество работы, чтобы в случае некорректной установки все исправить. Теперь уже можно открыть вентиль и проверить на протечки.
5. Только после того, как вы убедитесь в том, что абсолютно никаких протечек нет, разрешено затягивать накидную гайку, и стоит отметить, что выполнить это следует плотно, для того, чтобы создать герметичность соединения.

Абсолютно ничего сложного в установке нет, и реально выполнить все процедуры своими силами в домашних условиях.

Смотрите видео, в котором специалист подробно демонстрирует процесс монтажа участка водопровода с помощью американки для полипропиленовых труб:

При проведении каких-либо сантехнических работ мы часто сталкиваемся с необходимостью соединения между собой различных трубопроводов. Для выполнения таких операций изобретено множество соединительных элементов, наиболее известным из которых является сгон. Однако этот тип соединения далеко не идеален, а работа с ним весьма трудоемка. Гораздо удобнее и быстрее работать с таким видом соединения как американка, ведь в нем предусмотрено практически все для обеспечения надежности и герметичности изделий. Поэтому поговорим про кран американка: что это такое, из каких состоит частей, где применяется, как правильно используется.

Выясним, что такое американка в сантехнике, и по какому принципу она работает.

Американка — это соединительный элемент, предназначенный для быстрой и удобной стыковки между собой трубопроводов из различных материалов, имеющих внутреннюю или наружную резьбу. Изделие конструктивно состоит из таких компонентов:

• быстроразъемная шестигранная гайка с резьбой;
• 2 фитинга, также имеющих резьбу;
• резиновая, полиуретановая или паронитовая прокладка (в некоторых моделях, в частности, в конусных, ее может не быть).

По сути, это — муфта, имеющая буртик и накидную гайку, упирающуюся в этот буртик. Муфтовое соединение труб американка позволяет соединить два отрезка трубопровода посредством вращения всего одной гайки
. Точно так же соединение может быть разобрано.

Изготавливаются соединители из нержавеющей стали, латунных сплавов, чугуна, комбинаций нержавеющей стали и полипропилена. Изделия способны выдерживать температуры рабочей среды до +120 градусов. Величина допустимого давления обычно указывается на корпусе изделия.

Наружная поверхность американки имеет декоративное никелевое покрытие, защищающее изделие от коррозии и механических повреждений, а также несущее эстетическую привлекательность. Если использовать для работы с американкой слишком грубые инструменты, то на поверхности изделия могут появиться царапины.

Виды резьбовых соединений и варианты стыковки с трубой

Штуцеры американки оснащены резьбой внутренней или наружной. Способ нанесения резьбы определяют по маркировке.

Таблица 1.

№	Обозначение	Характеристика
1	ВР/ВР	Два штуцера с внутренней резьбой.
2	ВР/НР	Один штуцер имеет внутреннюю резьбу, второй – наружную.
3	ВР/С	Один элемент с внутренней резьбой, второй требуется приваривать.
4	НР/НР	Оба элемента с наружной резьбой.
5	НР/С	Один штуцер с наружной резьбой, второй под сварку.
6	Угловая ВР/ВР	Угол 90 0, оба штуцера с внутренней резьбой.
7	Угловая ВР/НР	Угол 90 0. Один штуцер с внутренней резьбой, второй – с наружной.
8	Угловая ВР/С	Угол 90 0. Один элемент с внутренней резьбой, второй под сварку.
9	Угловая НР/С	Угол 90 0. Один штуцер с внешней резьбой, второй под сварку.

Рассмотрим варианты присоединения американки к водопроводу.

Конусные и плоские

Конусную американку считают надежным и долго служащим элементом. Место стыка конической формы получается герметичным без наличия прокладки. Для таких фитингов наибольшая температура эксплуатации +120 0С, используются в системах отопления и горячей воды.

Плоская конструкция состоит из накидной гайки с бортиком. Здесь обязательно наличие плоской прокладки для исключения протечек жидкости. Прокладка со временем усыхает и деформируется, ее необходимо менять, для чего трубопроводы прокладывают открытым способом.

С резьбовым штуцером

На штуцеры с наружной резьбой накручивается гайка, имеющая внутреннюю резьбовую нарезку. Уплотнительный материал располагают на поверхности штуцера. Этот вариант удобен при близком расположении труб к строительным конструкциям. Для затягивания гайки выбирают инструменты, фиксирующие прилагаемые усилия.

Внутренняя  резьба

Американка с внутренней резьбой устанавливается между двумя элементами трубопровода. Труба должна иметь не менее 7 нитей резьбы снаружи, на нее наматывают уплотнительный материал из ФУМ-ленты или льняную нить. На соединяемые части труб накручивают фитинги и зажимают гайкой.
