Тепловой расчет системы отопления

Другие способы определения количества тепла

Добавим, что также существуют и другие способы, при помощи которых можно рассчитать объем тепла, которое поступает в систему отопления. В данном случае формула не только несколько отличается от приведенных ниже, но и имеет несколько вариаций.

((V1х(Т1-Т2)+( V1- V2)х(Т2-Т1))/1000=Q

((V2х(Т1-Т2)+( V1- V2)х(Т1-Т)/1000=Q

Что же касается значений переменных, то они здесь те же, что и в предыдущем пункте данной статьи. На основании всего этого можно сделать уверенный вывод, что рассчитать тепло на отопление вполне можно своим силами. Однако при этом не стоит забывать о консультации со специализированными организациями, которые ответственны за обеспечение жилья теплом, так как их методы и принципы произведения расчетов могут отличаться, причем существенно, а процедура может состоять из другого комплекса мер.

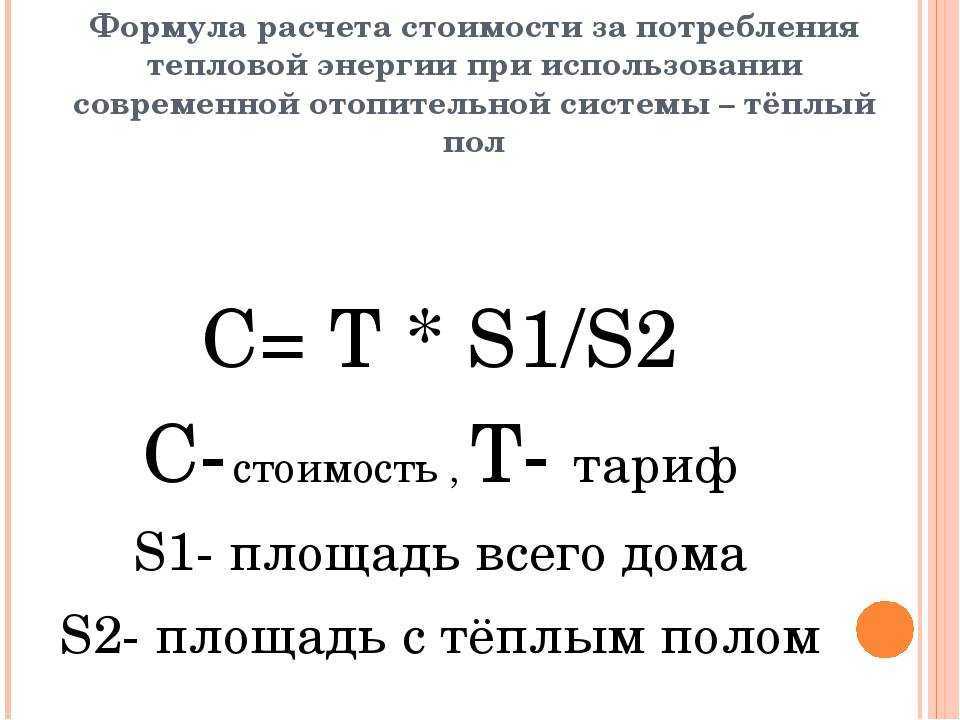

Если же вы намереваетесь обустроить систему «теплого пола», то подготовьтесь к тому, что процесс расчета будет более сложным, поскольку здесь учитываются не только особенности контура отопления, но и характеристик электрической сети, которая, собственно, и будет подогревать пол. Более того, организации, которые занимаются установкой подобного рода оборудования, также будут другими.

В таких случаях необходимо помнить, что коэффициент, благодаря которому килокалории будут переведены в киловатты, равен 850. Если же говорить более простым языком, то один киловатт – это 850 килокалорий. Данный вариант расчета более просто, чем приведенные выше, так как определить значение в гигакалориях можно за несколько секунд, поскольку Гкал, как уже отмечалось ранее, это миллион калорий.

Дабы избежать возможных ошибок, не стоит забывать и о том, что практически все современные тепловые счетчики работают с некоторой погрешностью, пусть и в пределах допустимого. Такую погрешность также можно рассчитать собственноручно, для чего необходимо использовать следующую формулу:

(V1- V2)/(V1+ V2)х100=E

Традиционно, теперь выясняем, что же обозначает каждое из этих переменных значений.

1. V1 – это расход рабочей жидкости в трубопроводе подачи.

2. V2 – аналогичный показатель, но уже в трубопроводе «обратки».

3. 100 – это число, посредством которого значение переводится в проценты.

4. Наконец, Е – это погрешность учетного устройства.

Согласно эксплуатационным требованиям и нормам, предельно допустимая погрешность не должна превышать 2 процентов, хотя в большинстве счетчиков она составляет где-то 1 процент.

В итоге отметим, что правильно произведенный расчет Гкал на отопление позволяет значительно сэкономить средства, затрачиваемые на обогрев помещения. На первый взгляд, процедура эта достаточно сложна, но – и вы в этом убедились лично – при наличии хорошей инструкции ничего трудного в ней нет.

Единицы теплоты

“…- Сколько попугаев в тебе поместится, такой у тебя рост. – Очень надо! Я не стану глотать столько попугаев!…” Из м/ф “38 попугаев”

В соответствии с международными правилами СИ (международная система единиц измерения) количество тепловой энергии или количество тепла измеряется в Джоулях , также существуют кратные единицы килоДжоуль = 1000 Дж., МегаДжоуль = 1 000 000 Дж, ГигаДжоуль = 1 000 000 000 Дж. и пр. Эта единица измерения тепловой энергии является основной международной единицей и наиболее часто используется при проведении научных и научно-технических расчётов.

Однако, все из нас знают или хотя бы раз слышали и другую единицу измерения количества теплоты (или просто тепла) это калория, а также килокалория, Мегакалория и Гигакалория, что означают приставки кило, Гига и Мега, смотреть пример с Джоулями выше. В нашей стране исторически сложилось так, что при расчёте тарифов за отопление, будь то отопление электроэнергией, газовыми или пеллетными котлами принято считать стоимость именно одной Гигакалории тепловой энергии.

Так что же такое Гигакалория, килоВатт, килоВатт*час или килоВатт/час и Джоули и как они связаны между собой?, вы узнаете в этой статье.

Итак, основная единица тепловой энергии это, как уже было сказано, Джоуль. Но прежде чем говорить об единицах измерения необходимо в принципе на бытовом уровне разъяснить что такое тепловая энергия и как и для чего её измерять.

Всем нам с детства известно, чтобы согреться (получить тепловую энергию) нужно что-то поджечь, поэтому все мы жгли костры, традиционное топливо для костра – это дрова. Таким образом, очевидно, при горении топлива (любого: дрова, уголь, пеллеты, природный газ, солярка) выделяется тепловая энергия (тепло). Но, чтобы нагреть, к примеру, различные объёмы воды требуется разное количество дров (или иного топлива). Ясно, что для нагрева двух литров воды достаточно нескольких пален в костре, а чтобы приготовить полведра супа на весь лагерь, нужно запастись несколькими вязанками дров. Чтобы не измерять такие строгие технические величины, как количество теплоты и теплота сгорания топлива вязанками дров и вёдрами с супом, теплотехники решили внести ясность и порядок и договорились выдумать единицу количества теплоты. Чтобы эта единица была везде одинаковая её определили так: для нагрева одного килограмма воды на один градус при нормальных условиях (атмосферном давлении) требуется 4 190 калорий, или 4,19 килокалории, следовательно, чтобы нагреть один грамм воды будет достаточно в тысячу раз меньше теплоты – 4,19 калории.

Калория связана с международной единицей тепловой энергии – Джоулем следующим соотношением:

1 калория = 4,19 Джоуля.

Таким образом, для нагрева 1 грамма воды на один градус потребуется 4,19 Джоуля тепловой энергии, а для нагрева одного килограмма воды 4 190 Джоулей тепла.

В технике, наряду с единицей измерения тепловой (и всякой другой) энергии существует единица мощности и, в соответствии с международной системой (СИ) это Ватт. Понятие мощности также применимо и к нагревательным приборам. Если нагревательный прибор способен отдать за 1 секунду 1 Джоуль тепловой энергии, то его мощность равна 1 Ватт. Мощность, это способность прибора производить (создавать) определённое количество энергии (в нашем случае тепловой энергии) в единицу времени. Вернёмся к нашему примеру с водой, чтобы нагреть один килограмм (или один литр, в случае с водой килограмм равен литру) воды на один градус Цельсия (или Кельвина, без разницы) нам потребуется мощность 1 килокалория или 4 190 Дж. тепловой энергии. Чтобы нагреть один килограмм воды за 1 секунду времени на 1 грдус нам нужен прибор следующей мощности:

Формулы

Алгоритм расчета платы по нормативам за отопление такой: площадь квартиры умножается на норматив, после чего получается объем тепловой энергии, необходимый для достаточного обогрева жилплощади.

Правительством было признано обязательной установка общедомовых приборов учета тепла. И если его на доме нет, то оплата будет начисляться со штрафом и коэффициентом 1, 5.

Сумма за отопление в платежной квитанции обозначает количество потребленного тепла, она появляется, исходя из:

• показаний личного квартирного счетчика тепла;
• показаний общедомового счетчика, приходящихся на вашу долю;
• нормативов на отопление при отсутствии общедомового счетчика.

Варианты расчета оплаты

Методика расчета зависит от следующих факторов:

1. Отсутствие ОДПУ в доме.
2. Наличие в доме ОДПУ, но нет ИПУ.
3. Наличие ОДПУ и ИПУ во всех квартирах и нежилых помещениях МКД.
4. Установлен ОДПУ, а ИПУ имеется только в одной или нескольких квартирах.
5. Наличие не менее 50% помещений МКД распределителей.

Рассмотрим каждый вариант в отдельности по формулам расчета, в которых используются следующие значения:

• Sоб – общая площадь (S) всех помещений, расположенных в МКД.
• Si – общая S помещения, для которого производится расчет.
• Pi – размер платы за обогрев квартире.
• TT – тариф на теплоэнергию.
• Vin – объем тепла (V), потребленного в многоквартирном доме, определенный по показаниям ИПУ.
• Viодн – V теплоэнергии, предоставленный в МКД, оборудованный ОДПУ, кроме V тепла, потребленного в помещениях.
• Vд – V теплоэнергии по показаниям ОДПУ за расчетный период тепловой энергии.
• Nt — норматив потребления тепловой энергии.

Вариант 1. По нормативу без прибора учета

Значит, плата за отопление рассчитывается из:

• утвержденного норматива на отопление в вашем регионе;
• утвержденного тарифа на отопление для вашего поставщика тепла;
• площади вашей квартиры (кроме площадь балкона).

Формула выглядит так: Pi = Si x Nt x Tt

Если в МКД не установлен ОДПУ, хотя есть техническая возможность его установить, то при расчете оплаты используется повышающий коэффициент 1,5.

Вариант 2. ОДПУ имеется, но счетчики отопления в квартирах не установлены

Формула расчета действует, если ни в одной из квартир нет ИПУ: Pi = Vд х Si / Sоб x Tт

То есть, берется общий V тепла, потребленного в МКД, определяется доля тепловой энергии, приходящейся на вашу квартиру. Получившееся количество тепла в Гкал умножается на тариф, действующий в вашем регионе.

Вариант 3. Установлен не только ОДПУ, но и ИПУ во всех квартирах и нежилых помещениях на 100%

Данный расчет производится:

• для квартиры в МКД, оборудованной ИПУ;
• при наличии общедомового прибора учета;
• в многоквартирном доме отсутствуют нежилые помещения;
• все помещения МКД имеют ИПУ на отопление;
• расчет платы за отопление проводится в отопительный период.

В данном случае в расчет принимается формула: Pi = (Vin+ Viодн x Si / Sоб) x TT

То есть, к количеству тепловой энергии по квартире прибавляется часть общедомового потребления тепла и умножается на действующий тариф.

На общедомовые нужды объем тепла рассчитывается так: Viодн = Vд — ∑iVin

Как рассчитывается плата за отопление по формуле:

• общая S квартиры (Si) – 45 м2;
• общая S всех жилых помещений (Sоб) – 6000 м2;
• V тепловой энергии по показаниям ИПУ (Vin) – 0,5 Гкал;
• V тепла по показаниям ОДПУ (Vд) – 140 Гкал;
• V тепловой энергии по показаниям индивидуальных счетчиков всех помещений в МКД (∑Vin) – 105 Гкал;
• тариф на тепловую энергию (Тт) – 1650 руб./ГкАл.

Размер оплаты за отопление по квартире производится так:

1. Рассчитывается объем тепла, предоставленного в жилой МКД, оборудованный ОДПУ, кроме объема тепловой энергии, потребленного во всех жилых и нежилых помещениях. Определяется по формуле: 140 Гкал – 105 Гкал = 35 Гкал.
2. Размер платы рассчитывается по формуле: (0, 5 Гкал + 35 Гкал х 45 м2/6000 м2) х 1650 руб. = 1258,13 руб.

Итого, плата за отопление в данной квартире будет составлять 1258,13 рублей.

Вариант 4. Стоит ОДПУ, ИПУ установлен только в одной или нескольких квартирах

Расчет ведется по следующей формуле: Pi = (Vi+Si х (Vд-∑Vi)/Sоб) x TT

Если квартира в таком МКД без счетчика, то действует такая формула: Vi = Si х ∑VИПУ/∑SiИПУ

Для расчета берется средний объем тепла на 1 кв. м в квартирах с ИПУ и умножается на площадь конкретной квартиры. К значению прибавляется доля тепла на общедомовые нужды, что пропорционально соотношению площади квартиры и суммы площадей всех помещений в доме.

То есть здесь такой же принцип, что и при расчете за отопление в МКД, где все квартиры имеют установленные ИПУ.

Расчет мощности системы

Поправочных коэффициентов много. Как рассчитывали нагрузку предки, без проектов? Методом проб, ошибок, учитывали большой запас.

Расчёт в процентах

Главное в самостоятельных расчетах – определить ориентировочный показатель тепла для выбора источника. Нужно учитывать:

• восполнение тепла при потерях через стены, крышу, окна, двери;
• отопление для компенсации, при вентилировании воздуха в помещениях;
• обогрев специфических объектов;
• резерв для экстремальных ситуаций: аномально холодной зимы, сооружение дополнительных хозяйственно-бытовых объектов.

Рассчитанной нагрузки, с учетом факторов, достаточно для полноценного обогрева зданий. В остальных случаях существуют проектные бюро, где за разработанные тепловые системы специалисты несут персональную ответственность

Почему я плачу за отопление летом?

Почему я плачу за отопление летом?

Плата за отопление может начисляться либо только в отопительный сезон (как в примерах выше), либо круглый год.

За год получаются одинаковые суммы, но первый способ проще и, главное, он прозрачен для получателя квитанции. Второй способ довольно замысловат и часто вызывает недоумение у жильцов. В этом случае все расходы на отопление за год складывают и делят на двенадцать.

У Петровых такая же квартира, как у Ивановых, но местная администрация выбрала второй способ, расчет в течение календарного года. Счетчиков нет.

Пусть отопительный сезон длился 7 месяцев. Разделим 7 на 12, получим примерно 0,58. Умножим на число, полученное в первом примере: 0,58×1170 = 678,6 руб. Это сумма, которую придется платить за отопление весь год ежемесячно.

Нетрудно подсчитать, что за год в сумме получится столько же, сколько у Ивановых (из первого примера) за семь месяцев отопительного сезона.

Если есть домовой или квартирный счетчик, а плата начисляется вторым способом, все не так просто. В расчет идут не свежие показания счетчика, а среднее ежемесячное потребление тепла за прошлый год (суммарное тепло за весь отопительный сезон поделить на двенадцать). Или, если счетчик только что установлен, — те самые «нормативы по отоплению».

Результат, естественно, никогда не совпадает с реальностью, и в начале следующего года приходится его корректировать. Поэтому в квитанциях появляются вычеты или доплаты — чтоб получилась сумма, которая набежала на счетчике.

Преимущества и недостатки воздушного отопления

Бесспорно, воздушное отопление дома имеет ряд неоспоримых достоинств. Так, установщики подобных систем утверждают, что коэффициент полезного действия достигает 93%.

Также, благодаря малой инерционности системы, можно в максимально короткие сроки прогреть помещение.

Кроме того, подобная система позволяет самостоятельно интегрировать отопительное и климатическое устройство, что позволяет поддерживать оптимальную температуру помещения. Помимо этого, в процессе передачи тепла по системе промежуточные звенья отсутствуют.

Схема воздушного отопления. Нажмите для увеличения.

Действительно, ряд позитивных моментов очень привлекателен, за счет чего система воздушного отопления на сегодняшний день пользуется огромной популярностью.

Недостатки

Но среди такого ряда достоинств нужно выделить и некоторые минусы воздушного отопления.

Так, системы воздушного отопления загородного дома можно устанавливать только в процессе строительства непосредственно самого дома, то бишь, если вы сразу не позаботились об отопительной системе, то по завершению строительных работ вам это сделать не удастся.

Следует отметить, что устройство воздушного отопления нуждается в регулярном сервисном обслуживании, так как рано или поздно могут возникать некоторые неполадки, которые способны привести к полной поломке оборудования.

Недостатком такой системы является и то, что вы не сможете ее модернизировать.

Если вы, все-таки, решили установить именно эту систему, вам следует позаботиться о дополнительном источнике электроснабжения, так как устройство для воздушной системы отопления имеет немалую потребность в электричестве.

При всех, как говорится, «за» и «против» системы воздушного отопления частного дома, она широко используется во всей Европе, в особенности в тех странах, где климат более холодный.

Также исследования показывают, что около восьмидесяти процентов дач, коттеджей и загородных домов используют именно систему воздушного отопления, так как это позволяет одновременно обогревать комнаты непосредственно всего помещения.

Специалисты настоятельно не рекомендуют в этом деле принимать поспешных решений, которые впоследствии могут повлечь за собой ряд негативных моментов.

Для того чтобы оборудовать отопительную систему своими руками, вам потребуется иметь определенный багаж знаний, а также обладать навыками и умениями.

Помимо этого, следует запастись терпение, ведь этот процесс, как показывает практика, занимает немало времени. Безусловно, специалисты с этой задачей справятся куда более быстрее непрофессионального застройщика, но ведь за это придется заплатить.

Поэтому многие, все же, отдают предпочтение позаботиться об отопительной системе самостоятельно, хотя, все-таки, в процессе работы вам все равно может потребоваться помощь.

Запомните, правильно установленная отопительная система – это залог уютного жилища, теплота которого будет согревать вас даже в самые жуткие морозы.

Расчет отопления частного дома

Обустройство жилья отопительной системой – главная составляющая создания в доме комфортных температурных условий проживания в нем

В обвязку теплового контура входят много элементов, поэтому важно уделить внимание каждому из них. Не менее важно грамотно выполнить расчет отопления частного дома, от которого во многом зависит эффективность работы теплового блока, равно как и его экономичность. А как рассчитать систему отопления по всем правилам, вы узнаете из этой статьи

А как рассчитать систему отопления по всем правилам, вы узнаете из этой статьи

А как рассчитать систему отопления по всем правилам, вы узнаете из этой статьи.

1. Из чего складывается нагревательный узел?
2. Подбор нагревательного элемента
3. Определение мощности котла
4. Расчет количества и объема теплообменников
5. От чего зависит количество радиаторов
6. Формула и пример расчета
7. Трубопроводная отопительная система
8. Монтаж отопительных приборов

Калькулятор расчета необходимой тепловой мощности для отопления помещений

Пояснения по проведению расчетов

Последовательно уносим данные в поля калькулятора.

Первым делом определим климатические особенности – указанием примерной минимальной температуры, свойственной  региону проживания в самую холодную декаду зимы. Естественно, речь идет о нормальной для своего региона температуре, а не о каких-то «рекордах» в ту или иную стороны.

Кстати, понятное дело, это поле не будет меняться при расчетах для всех помещений дома. В остальных полях – возможны вариации.

Далее идет группа из двух полей, в которых указываются площадь помещения (точно) и высота потолков (выбор из списка).

Следующая группа данных учитывает особенности расположения помещения:

— Количеств внешних стен, то есть контактирующих с улицей (выбор из списка, от 0 до 3).

— Расположение внешней стены относительно стороны света. Есть стены, регулярно получающие заряд тепловой энергии от солнечных лучей. Но северная стена, например, солнца не видит вообще никогда.

— Далее, указывается, насколько утеплены стены. Выбирается из трех предложенных вариантов. Точнее даже, из двух, так как в доме с вообще неутепленными стенами затевать отопление — абсолютная бессмыслица.

— Два схожих поля поросят указать, с чем соседствует помещение «по вертикали», то есть что расположено сверху и снизу. Это поможет оценить размеры теплопотерь через полы и перекрытия.

Следующая группа касается окон в помещении

Здесь важно и их количество, и размеры, и тип, в том числе – особенности стеклопакетов. По совокупности этих данных программа выработает поправочный коэффициент к результату расчетов.
Наконец, на количество теплопотерь серьёзно влияет наличие в комнате дверей, выходящих на улицу, на балкон, в холодный подъезд и т.п

Если дверями регулярно в течение дня пользуются, то любое их открытие сопровождается притоком холодного воздуха. Понятно, что это требует возмещения в форме дополнительной тепловой мощности.

Все данные внесены – можно «давить на кнопку». В результате пользователь сразу получит искомое значение тепловой мощности для конкретного помещения.

Как уже говорилась, сумма всех значений даст результат за весь дом (за квартиру) в целом, в киловаттах.

По этой величине, считая ее минимумом, подбирают, кстати, и котел отопления. И именно эта суммарная величина понадобится, когда придёт время считать реальные денежные расходы на эксплуатацию системы отопления.

А данные по каждой из комнат тоже весьма полезны — для подбора и расстановки радиаторов отопления, или для выбора подходящей модели электрического обогревателя.

Пример №2

Необходимо определить марку открытого настенного конвектора с кожухом КН-20к «Универсал-20», который устанавливается на однотрубный стояк проточного типа. Кран возле устанавливаемого прибора отсутствует.

Определяет среднюю температуру воды в конвекторе:

tcp = (105 — 2) — 0,5х1410х1,04х1,02х3,6 / (4,187х300) = 100,9 °С.

В конвекторах «Универсал-20» плотность теплового потока равна 357 Вт/м2.имеющиеся данные: µt_cp=100,9-18=82,9°С, Gnp=300кг/ч. По формуле q_пр =q_ном(µ t_ср /70)1+n (G_пр /360)p пересчитываем данные:

q_np = 357(82,9 / 70)1+0,3(300 / 360)0,07 = 439 Вт/м2.

Определяем уровень теплоотдачи горизонтальных (1_г-=0,8 м) и вертикальных (l_в=2,7 м) труб (с учетом D_y20) используя формулу Q_тр = q_вхl_в +q_гхl_г. Получаем:

Q_тр = 93х2,7 + 115х0,8 = 343 Вт.

Воспользовавшись формулой A_p = Q_np/q_np и Q_пp = Q_п — µ _трхQ_тр, определяем расчетную площадь конвектора:

А_р =(1410 — 0,9х343) / 439 = 2,51 м2.

То есть, к установке принят конвектор «Универсал-20» длина кожуха которого составляет 0,845 м (модель КН 230-0,918, площадь которой 2,57м2).

Тепловой расчет

Итак, перед тем как рассчитывать систему отопления собственного дома, вы должны выяснить некоторые данные, которые касаются самой постройки.

Что именно?

Из проекта дома вы узнаете размеры отапливаемых помещений — высоту стен, площадь, количество оконных и дверных проемов, а также их размеры.
Как расположен дом относительно сторон света. Не забывайте про среднюю температуру зимой в вашем регионе.
Из какого материала сооружено само здание

Особое внимание наружным стенам.
Обязательно определяем составляющие от пола до грунта, куда входит фундамент здания.
То же самое относится и к верхним элементам, то есть к потолку, кровле и перекрытиям .

Для чего нужен тепловой расчет?

Как умудрялись обходиться без тепловых расчётов строители прошлого?

Сохранившиеся купеческие дома показывают, что всё делалось просто с запасом: окна поменьше, стены — потолще. Получалось тепло, но экономически не выгодно.

Теплотехнический расчёт позволяет строить наиболее оптимально. Материалов берётся ни больше — ни меньше, а ровно столько, сколько нужно. Сокращаются габариты строения и расходы на его возведение.

Вычисление точки росы позволяет строить так, чтобы материалы не портились как можно дольше.

Для определения необходимой мощности котла также не обойтись без расчётов. Суммарная мощность его складывается из затрат энергии на обогрев комнат, нагрев горячей воды для хозяйственных нужд, и способности перекрывать теплопотери от вентиляции и кондиционирования. Прибавляется запас мощности, на время пиковых холодов.

При газификации объекта требуется согласование со службами. Рассчитывается годовой расход газа на отопление и общая мощность тепловых источников в гигакалориях.

Нужны расчёты при подборе элементов отопительной системы. Обсчитывается система труб и радиаторов – можно узнать, какова должна быть их протяжённость, площадь поверхности. Учитывается потеря мощности при поворотах трубопровода, на стыках и прохождении арматуры.

Главные формулы теплопередачи.

Формулы очень просты.

Количество теплоты Q в Дж рассчитывается по формулам:

1. Со стороны потребления тепла, то есть со стороны нагрузки:

1.1. При нагревании (охлаждении):

Q=m*c*(Т2-Т1)

Здесь и далее:

m – масса вещества в кг

с – удельная теплоемкость вещества в Дж/(кг*К)

1.2. При плавлении (замерзании):

Q=m*λ

λ – удельная теплота плавления и кристаллизации вещества в Дж/кг

1.3. При кипении, испарении (конденсации):

Q=m*r

r – удельная теплота газообразования и конденсации вещества в Дж/кг

2. Со стороны производства тепла, то есть со стороны источника:

2.1. При сгорании топлива:

Q=m*q

q – удельная теплота сгорания топлива в Дж/кг

2.2. При превращении электроэнергии в тепловую энергию (закон Джоуля — Ленца):

Q=t*I*U=t*R*I^2=(tR)*U^2

t – время в с

I – действующее значение тока в А

U – действующее значение напряжения в В

R – сопротивление нагрузки в Ом

Делаем вывод – количество теплоты прямо пропорционально массе вещества при всех фазовых превращениях и при нагреве дополнительно прямо пропорционально разности температур. Коэффициенты пропорциональности (c, λ, r, q) для каждого вещества имеют свои значения и определены опытным путем (берутся из справочников).

Тепловая мощность N в Вт – это количество теплоты переданное системе за определенное время:

N=Q/t

Чем быстрее мы хотим нагреть тело до определенной температуры, тем большей мощности должен быть источник тепловой энергии – все логично.

Энергоносители

Как своими руками вычислить затраты энергоносителей, зная расход тепла?

Достаточно знать теплотворную способность соответствующего топлива.

Проще всего вычислить расход электроэнергии на отопление дома: он в точности равен произведенному прямым нагревом количеству тепла.

Электрокотел преобразует в тепло всю потребляемую электроэнергию.

Так, средняя мощность электрического котла отопления в последнем рассмотренном нами случае будет равна 4,33 киловатта. Если цена киловатт-часа тепла равна 3,6 рубля, то в час мы будем тратить 4,33*3,6=15,6 рубля, в день – 15*6*24=374 рубля и так далее.

Владельцам твердотопливных котлов полезно знать, что нормы расхода дров на отопление составляют около 0,4 кг/КВт*ч. Нормы расхода угля на отопление вдвое меньше – 0,2 кг/КВт*ч.

Уголь обладает достаточно высокой теплотворной способностью.

Таким образом, чтобы своими руками подсчитать среднечасовой расход дров при средней тепловой мощности отопления 4,33 КВт, достаточно умножить 4,33 на 0,4: 4,33*0,4=1,732 кг. Та же инструкция действует для других теплоносителей – достаточно лишь залезь в справочники.

Порядок вычислений при расчете потребляемого тепла

При отсутствии такого устройства, как счетчик на горячую воду, формула расчета тепла на отопление должна быть следующей: Q = V * (T1 – T2) / 1000. переменные в данном случае отображают такие значения, как:

• Q в данном случае — это общий объем энергии тепла;
• V – показатель потребления горячей воды, который измеряется либо в тоннах, либо в кубических метрах;
• T1 – температурный параметр горячей воды (измеряется в привычных градусах Цельсия). В данном случае более уместно будет брать в расчет ту температуру, которая характерна для определенного рабочего давления. Этот показатель имеет специальное название – энтальпия. Но в случае отсутствия требуемого датчика можно принять за основу ту температуру, которая будет максимально приближена к энтальпии. Как правило, ее средний показатель варьируется в пределах от 60 до 65°C;
• T2 в этой формуле – температурный показатель холодной воды, который также измеряется в градусах Цельсия. Ввиду того, что попасть к трубопроводу с холодной водой весьма проблематично, подобные значения определяются постоянными величинами, которые отличаются в зависимости от погодных условий за пределами жилища. К примеру, в зимнее время года, то есть в самый разгар отопительного сезона, эта величина составляет 5°C, а летом, когда отопительный контур отключен – 15°C;
• 1000 – это обычный коэффициент, при помощи которого можно получить результат в гигакалориях, что более точно, а не в обычных калориях.

Расчет гкал на отопление в закрытой системе, которая является более удобной для эксплуатации, должен проходить несколько иным образом. Формула расчета отопления помещения с закрытой системой является следующей: Q = ((V1 * (T1 – T)) — (V2 * (T2 – T))) / 1000.

• Q – все тот же объем тепловой энергии;
• V1 – это параметр расхода теплоносителя в подающей трубе (источником тепла может выступать как обычная вода, так и водяной пар);
• V2 – объем расхода воды в трубопроводе отвода;
• T1 – температурное значение в трубе подачи теплоносителя;
• T2 – показатель температуры на выходе;
• T – температурный параметр холодной воды.

Можно сказать, что расчет теплоэнергии на отопление в данном случае зависит от двух значений: первое из них отображает поступившее в систему тепло, измеряемое в калориях, а второе – тепловой параметр при отводе теплоносителя по обратному трубопроводу.

Гидравлический расчет

Итак, с теплопотерями определились, мощность отопительного агрегата подобрана, остается лишь определиться с объемом необходимого теплоносителя, а, соответственно, и с размерами, а также материалами используемых труб, радиаторов и запорной арматуры.

В первую очередь определяем объем воды внутри отопительной системы. Для этого потребуются три показателя:

1. Общая мощность отопительной системы.
2. Разница температур на выходе и входе в отопительный котел.
3. Теплоемкость воды. Этот показатель стандартный и равен 4,19 кДж.

Гидравлический расчет системы отопления

Формула такова — первый показатель делим на два последних. Кстати, этот тип расчета может быть использован для любого участка системы отопления

Здесь важно разбить магистраль на части, чтобы в каждой скорость движения теплоносителя была одинаковой. Поэтому специалисты рекомендуют делать разбивку от одной запорной арматуры до другой, от одного радиатора отопления к другому

Теперь переходим к расчету потерь напора теплоносителя, которые зависят от трения внутри трубной системы. Для этого используются всего две величины, которые в формуле перемножаются между собой. Это длина магистрального участка и удельные потери трения.

А вот потери напора в запорной арматуре рассчитываются совершенно по другой формуле. В ней учитываются такие показатели, как:

• Плотность теплоносителя.
• Его скорость в системе.
• Суммарный показатель всех коэффициентов, которые присутствуют в данном элементе.

Чтобы все три показателя, которые выведены формулами, подходили к стандартным величинам, необходимо правильно подобрать диаметры труб. Для сравнения приведем пример нескольких видов труб, чтобы было понятно, как их диаметр влияет на тепловую отдачу.

1. Металлопластиковая труба диаметром 16 мм. Ее тепловая мощность варьируется в диапазоне 2,8-4,5 кВт. Разность показателя зависит от температуры теплоносителя. Но учитывайте, что это диапазон, где установлены минимальный и максимальный показатель.
2. Та же труба с диаметром 32 мм. В этом случае мощность варьируется в пределах 13-21 кВт.
3. Труба из полипропилена. Диаметр 20 мм — диапазон мощности 4-7 кВт.
4. Та же труба диаметром 32 мм — 10-18 кВт.

И последнее — это определение циркуляционного насоса. Чтобы теплоноситель равномерно распределялся по всей отопительной системе, необходимо, чтобы его скорость была не меньше 0,25 м/сек и не больше 1,5 м/сек. При этом давление не должно быть выше 20 МПа. Если скорость теплоносителя будет выше максимально предложенной величины, то трубная система будет работать с шумом. Если скорость будет меньше, то может произойти завоздушивание контура.

Итоги расчетов Гкал по отоплению

Если вы правильно произвели расчет потребления тепла в Гкал, вам не придется беспокоиться о том, что вы будете переплачивать за коммунальные услуги. Если воспользоваться приведенными выше формулами, можно выяснить, что для отопления дома площадью до 200 квадратных метров требуется около 3 Гкал в течение месяца. Учитывая, что во многих регионах страны отопительный сезон длится около 6 месяцев, можно рассчитать примерное потребление тепла. Для этого умножаем 3 Гкал на 6 месяцев и получаем 18 Гкал.

В частном доме гораздо проще рассчитать потребление газового отопления, так как там можно установить собственный счетчик. В многоквартирных домах с центральным отоплением это невозможно сделать с помощью обычного счетчика.

Исходя из вышеизложенной информации, можно сделать вывод, что все расчеты потребления тепловой энергии в конкретном доме могут быть выполнены самостоятельно и без помощи профессиональных организаций. Однако следует помнить, что все данные должны быть точно рассчитаны по определенным математическим формулам. Кроме того, все процедуры должны быть согласованы с органами, ответственными за эти меры. Если вы не уверены, что сможете выполнить расчеты самостоятельно, вы можете воспользоваться услугами профессионалов, которые занимаются этой работой и имеют материалы, подробно описывающие весь процесс, а также фотографии примеров систем отопления и схемы их подключения.
