Жалюзи с электроприводом своими руками

Электрическая схема управления двумя электроприводами от 2-х кнопочных выключателей

Постановка задачи была следующей. Прикроватные выключатели, по одному с каждой стороны кровати, должны управлять двумя электрическими карнизами. На электропривод подается две фазы: одна фаза подается на открытие (вращение вала привода в одну сторону), вторая фаза подается на закрытие штор (вращение вала двигателя в другую сторону). Если одновременно подать оба сигнала на открытие и на закрытие, двигателю может не поздоровится, и он прийдет в негодность.

А такое может случится, если одновременно с одного прикроватного переключателя давать команду на открытие штор, а с другого переключателя – на закрытие. Вероятность такого события очень не велика, но, если учитывать Закон Мерфи, который гласит, что “Если неприятность может произойти, она случается“, то лучше перестраховаться.

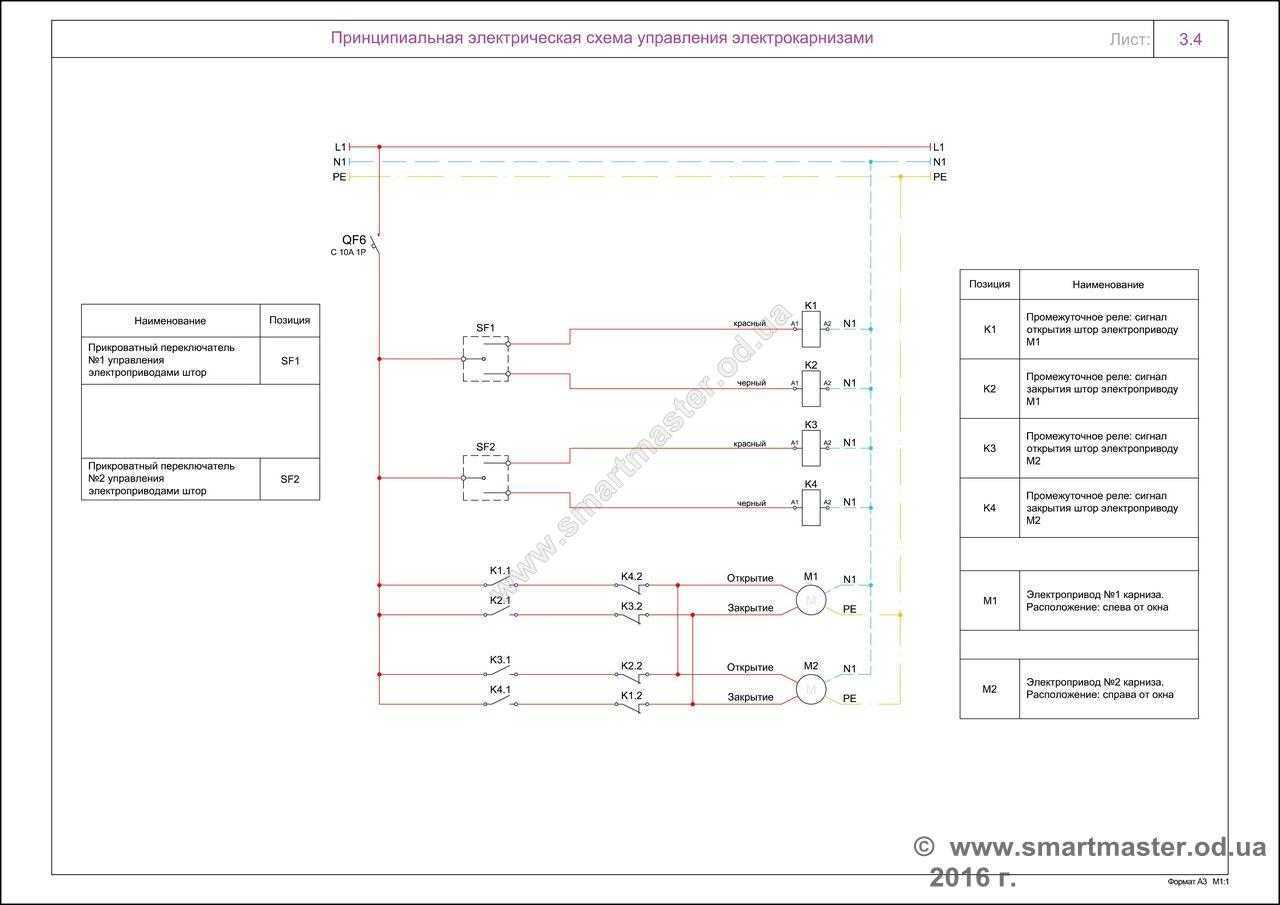

Электрическая схема выглядит так (лист из исполнительной документации по электропроводке частного дома):

Электрическая схема управления электроприводами штор

Реле К1…К4 применены фирмы Hager ERC218. Каждое реле имеет один нормально-открытый и один нормально-закрытый контакт. Они служат для взаимной блокировки противоположных сигналов управления – открытия и закрытия.

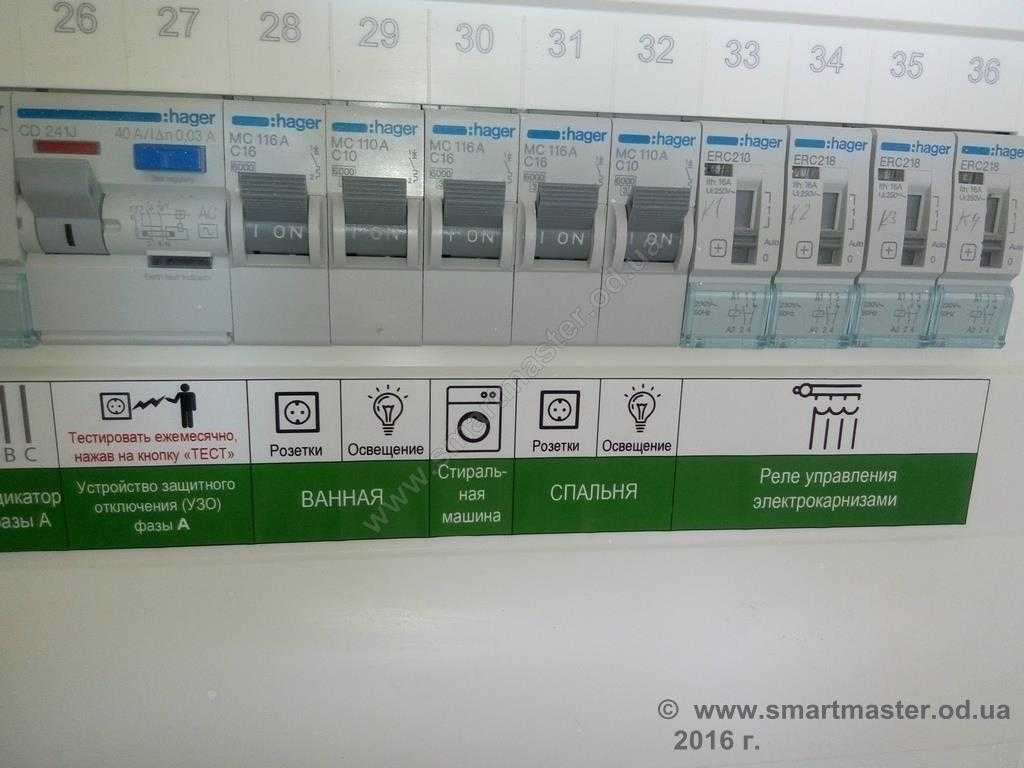

Реле управления электроприводами штор (сборка в щите

Электрика, как ни странно, тоже может быть красивой. Финальный вид (с пояснительными надписями):

Реле управления шторами в щите (с пояснительными наклейками)

Чуть не забыл показать как выглядит выключатель для штор. На данном объекте применил кнопочные модульные выключатели для штор. Такие розетки и выключатели относятся к итальянскому дизайну, а те, к которым мы привыкли больше всего – эта немецкий стандарт. Электроустановочные изделия по итальянскому стандарту имеют более компактный и эстетичный внешний вид и монтируются совершенно в другие подрозетники – прямоугольные (а не круглые, как обычно). Но это тема отдельной статьи.

Выключатель для штор

Первые два слева выключатели управляют двумя группами освещения. Этот блок розеток и выключателей установлен у кровати (с каждой стороны).

На этом закончу описание управления шторами. Отмечу, что данная автоматика действительно повышает комфорт. В первую очередь для тех, у кого большие площади остекления завешаны шторами.

Подобным образом можно управлять не только шторами, но и жалюзи, рольставнями, маркизами.

Всего вам доброго и продумывайте решения заранее, чтобы внести все нюансы в электрику квартиры или дома на этапе монтажа электропроводки.

Что дальше?

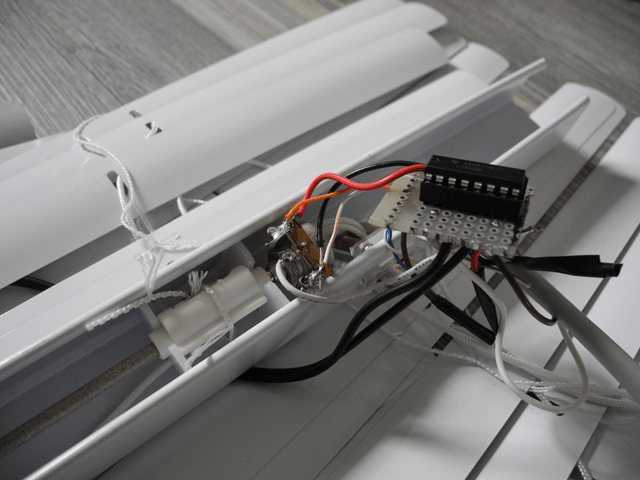

Неудобно каждый раз при включении устройства прошивать в него коды кнопок пульта. Но у ATmega328p есть энергонезависимая память — EEPROM , в которой можно сохранить один раз эти коды и загружать их от туда при каждом старте. Для работы с этой памятью есть библиотека EEPROM .

В нашей конструкции есть изъян: нельзя сделать кнопку, которая автоматически полностью закроет жалюзи. Если установить датчик полного закрытия/открытия, то такую функцию реализовать станет возможным. Для этого можно, например, снять одну полоску и установить вместо неё потенциометр.

Жалюзи — это очень популярные устройства для контроля световых и воздушных потоков, поступающих в помещение через окна и двери. С развитием техники у покупателей появилась возможность приобретать не только жалюзи, открываемые и закрываемые вручную, но и жалюзи на пульте управления. При наличии в доме большого количества окон, оснащенных жалюзи, этот способ гораздо быстрее и удобнее, чем их ручное открывание и закрывание.

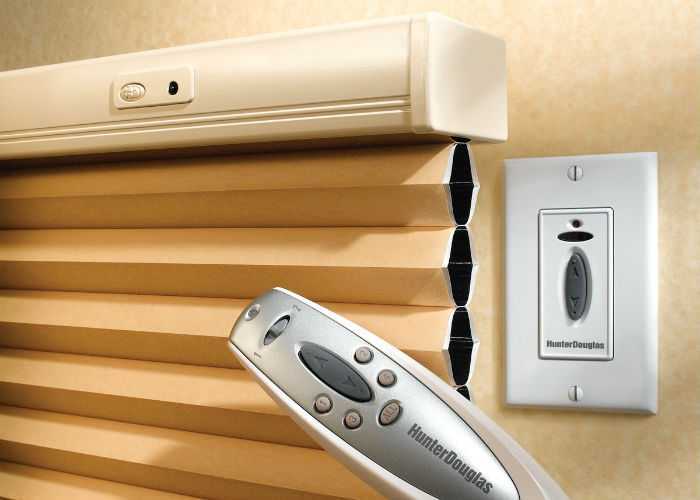

Способы управления жалюзи

Управление жалюзи может осуществляться двумя способами — ручным и автоматическим. Первый способ, несмотря на обманчивое название, связан с электронными устройствами точно так же, как и второй, но имеет существенное отличие.

При ручном управлении выключатель для жалюзи все же приводит в движение человек, путем нажатия клавиш (касания сенсора) на этом выключателе

Причем неважно, производится ли управление через стационарный выключатель, или это дистанционное управление жалюзи с пульта — главное, что участие человека необходимо. Впрочем, необязательно управлять только со стационарного переключателя или только с пульта, можно комбинировать оба эти способа

При автоматическом управлении пользователь программирует электронную систему, и она в дальнейшем управляет жалюзи без вмешательства человека, если только он не посчитает нужным изменить программу. Система полагается на встроенные датчики, реагирующие на изменения освещенности и погоды на улице, а также может запоминать действия пользователя и впоследствии воспроизводить их самостоятельно в определенное время или при определенных обстоятельствах.

Оба описанных способа относятся к электронному управлению жалюзи, отличающемуся от механического способа тем, что система приводится в действие электричеством.

Выключатели для жалюзи

Как и в любой электрической системе, цепь управления жалюзи должна быть оснащена выключателем. В этом плане управление горизонтальными жалюзи ничем не отличается от управления жалюзи вертикальными.

В механических жалюзи для поворота ламелей (планок) используются веревки, действующие как ручка управления жалюзи. В жалюзи с электронным управлением выключатели бывают такими же, как и в системах, управляющих освещением, — клавишными, кнопочными и сенсорными.

По большому счету разница в подключении и пользовании этими видами выключателей невелика. Они могут использоваться как для управления одиночными жалюзи, так и для управления сложными системами, включающими большое количество жалюзи.

Для этого используются выключатели с функцией памяти и возможностью обработки сигналов от внешних датчиков. Они могут быть подключены к солнечным датчикам, датчикам, следящим за сохранностью стекол, и запоминать действия пользователя, в дальнейшем будучи способными создавать «эффект присутствия» человека в доме.

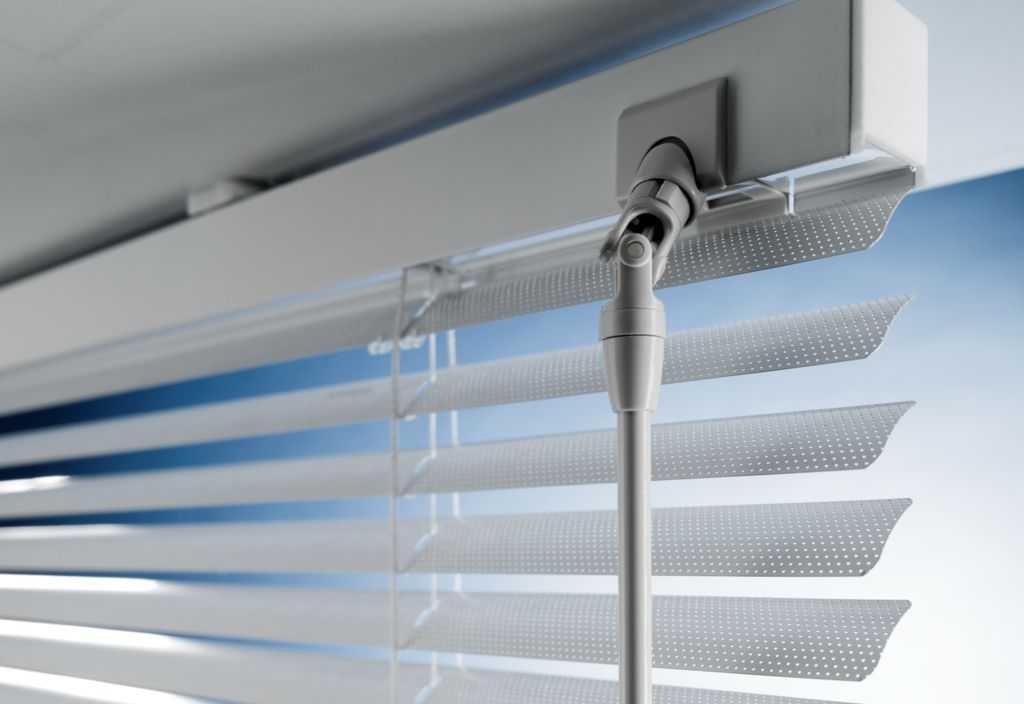

Во многих случаях привычные всем шторы и занавеси можно заменить с помощью жалюзи. Они способны защитить обитателей жилища от палящих лучей солнца и при этом не преграждать путь свежему потоку воздуха. Жалюзи – это устройство, которое состоит из полос (ламелей). Расположение ламелей может быть как горизонтальным, так и вертикальным.

Механизм управления жалюзи настолько прост, что пользоваться им можно лёгким движением руки. К тому же он способен не только открыть и закрыть жалюзи, но и регулировать поток света. Также привлекает и широкий ассортимент дизайна в плане оттенков и форм.

Преимущества и недостатки электрокарнизов

Электроприводные карнизы – отличная замена классическим вариантам.

Эстетичность. Основу карниза можно сделать любой формы, от обычного прямоугольного до произвольно изогнутого, что позволяет вписать устройство в любую дизайнерскую концепцию.
Универсальность. Электрокарниз можно подобрать под занавески любого типа, включая тяжелые классические драпировки и простые роллеты.
Бесшумность. Качественный привод работает без звука.
Удобство. Шторы на таких карнизах легко перемещаются по нажатию кнопки, для смены освещения в комнате не нужно даже вставать с места.
Долговечность. Хорошее устройство без проблем переносит тысячи рабочих циклов.
Простота. Карниз подключается к обычной домашней электросети.

У системы электрокарниза довольно много преимуществ. Электрический тип карниза можно использовать для зонирования комнаты. Также его успешно применяют в крупных помещениях – магазинах, торговых комплексах, ресторанах и т. д.

Единственный недостаток системы – достаточно высокая цена, если сравнивать с классическими решениями. Но это нюанс окупается удовольствием от использования.

Устройство имеет довольно высокую стоимость.

Преимущества

Давайте рассмотрим их более подробно. Несмотря на высокую популярность, не все рискуют использовать жалюзи вместо привычных занавесок. Однако у такой системы есть целый ряд преимуществ, о которых обязательно следует упомянуть. Вот некоторые из них:

Жалюзи обеспечивают надежную защиту от солнечных лучей. Особенно это актуально в том случае, когда окна комнаты выходят на южную сторону. Чтобы добиться такого же эффекта при использовании штор, придется выбрать модель из очень плотного материала. В этом случае при закрывании окон доступ свежего воздуха в помещение будет затруднен. Принцип действия жалюзи предусматривает возможность поворота ламелей таким образом, чтобы они отражали солнечные лучи и при этом не препятствовали потоку воздуха.
Универсальность. Жалюзи могут иметь различный дизайн. Такие системы применяют как при оформлении офисных помещений, так и при обустройстве жилых комнат.
Удобство использования. Для открывания и закрывания штор требуется приложить определенные усилия. В случае с этим устройством вам достаточно будет просто повернуть специальную ручку. Существенно упрощает задачу электропривод для жалюзи.
При использовании такой системы можно добиться визуального эффекта изменения размеров помещения. К примеру, за счет применения вертикальных ламелей потолки в комнате кажутся выше.
Жалюзи подходят для окон любых типов и размеров.

Метки: жалюзи на радиатор своими руками

Комментарии 121

А вот, как человек утеплил радиатор Mercedes GLKwww.drive2.ru/l/4797507/Интересная идея.

Вы, уважаемый, агрессивность свою на ринге выплесните. Вы здесь не в личку пишите, по сему ведите себя пристойнее, это вас не красит. Уважайте себя:-)

Привет. Можно что-то типо этого попробывать)

Тоже живу в Сибири. На моей 2108 стояли жалюзи, кажется от Москвича — по размеру подходили идеально, с тросовым приводом. После пары зим я их выкинул — пользы мало, весят много.

Сейчас на зиму ставлю «картонку» — точнее, аккуратный лист сотового поликарбоната. В нем напротив вентилятора вырезано квадратное отверстие примерно 20*20 см. и оно закрыто свободно висящей шторкой. Поэтому в пробке при перегреве, когда включается вентилятор, оно легко открывается. Три зимы отъездил без проблем.

Привод заслонки печки от ВАЗ 2110. Больше и не надо. Поворачивается медленно, но сильнее любого актуатора. Тросик печки или подсоса от ВАЗ подобрать нужной длины и перенести эл. привод из грязной зоны в более чистое место. Посмотрел на Вашу задумку и сразу прикинул, как бы я осуществил данную задачу. Для автоматики открытия и закрытия попробуйте двойной датчик вкл. вентилятора от Пассата В3/В4. При включении первой части откроются, а при вкл. второй — запустится вентилятор. Будут вопросы — пиши в лс.

привод стеклоподъемника+доводчик и будет счастье с контролем тока в крайних положениях.

Зря нападаете. На многих современных машинах стоят заслонки за радиаторной решёткой. Порше, мерседес… Или у них вода заливается и термостаты не работают?А ещё можно в автоматический режим жалюзи сделать и привод вакуумный. Вакуумный датчик есть на 402 моторе, на выпускном коллекторе. Вакуумных приводов на разборке полно ( чаще на печках)…

В современных авто жалюзи стоят для аэродинамики насколько знаю, закрываются на больших скоростях.

И для аэродинамики тоже. Ещё для поддержания одной температуры. Мерседес получил премию за экологичность, благодаря заслонками. Хотя это и был побочный эффект. Благодаря заслонкам температура в подкапотном пространстве была стабильная. Отсюда стабильнее работа мотора. Плюс меньше время на прогрев, отсюда меньше расход. Стабильнее температура- больше ресурс… Писать можно много, но человек затеял полезную вещь, да даже если и бесполезную, хочет поработать головой и руками. А на него накинулись: не делай, херня всё это…вместо того, что бы подсказать что то дельное.

На вакууме интересная идея, можно и управление открытия сделать от вентилятора.

Можно и электровакуумные, автоматические. Датчик включает электроклапан х.х Волги, вакуум открывает жалюзи. Теперь нужно, что бы у автора запал не прошёл)).

можно актуатор поставить на алиэкспрессе видел разных размеров и мощностей

Я может открою тайну, но в авто прошлого века заливали воду каждое утро зимой (тосол было не купить), поэтому извлекали термостат и жалюзи действительно работали на прогрев.

«Поперсонально» для вас писали — о ещё одном плюсе сего запила, это сохранение тепла в моторном отсеке. И, я может быть вам открою тайну, но даже на иномарках, при закрытом клапане термостата — идёт циркуляция через радиатор!:-)

Где-нибудь в Якутии может и оправдано, а у нас-то зачем?«Быстрее прогревается» — на 5 мин? Через радиатор ОЖ всё равно не идёт пока холодная. Инженеры уже давно всё рассчитали, зачем городить огород и изобретать велосипед?

Дело даже не в радиаторе.Уменьшается ( перекрывается ) ПРОДУВ подкапотного.И это реально работает. Живу в Сибири…

О Сибири речь не идёт

Ну конечно. Речь идёт о машине.Кроме Масквы есть исчё и периферия.А Вы, чё не знали .

При чём тут Москва?! Автор из Запорожья, где тепло зимой, вот поэтому речь не о Сибири. Обижайся на себя лучше…

Вот вы, назойливый какой:-)Ну человек же не на ВАШЕ авто поставить хочет! И не давал ни кому советов- «Делай как я!»Так что-ж вы так, расшумелись.:-D«Инженеры расчитали!»- ваши манагеры вон, 19 спутников в океан запустили и не извинились даже:-)

Что такое жалюзи с автоматическим приводом

Целесообразность жалюзи с электроприводом не надо доказывать рациональным и рачительным хозяевам, тем, кто ценит свободное время и бережет силы. Установка жалюзи с автоматической системой обеспечивает высокий уровень комфорта, так как позволяет более тонко регулировать интенсивность светового потока, а это, в свою очередь, помогает сэкономить на кондиционировании помещения.

Конструкция состоит из карниза или вала, полотна и комплекта автоматики. Электрические жалюзи бывают 3 типов:

для помещений на окна, двери, перегородки;
наружные — устанавливаются с фасадной стороны здания, на оконные и дверные проемы, а также на стеклянную отделку, и защищают не только от солнечных лучей, но и от вандалов, здесь используются горизонтальные жалюзи с электроприводом;
технические изделия, например, регулируемые решетки, устанавливаемые на вентиляцию.

Автоматика избавит от утомительной, монотонной работы и заметно облегчит управление бытовыми процессами

Разновидности конструкций

Электропривод можно установить на все виды жалюзи:

горизонтальные – из ламели, полотно движется вверх/вниз, полоски поворачиваются на 90о, могут складываться в гармошку либо убираться в кассету – специальный короб;
вертикальные жалюзи с электроприводом – занавес, состоящий из ламелей, отодвигается влево и вправо, раздвигается в стороны, каждая полоска может поворачиваться вокруг своей длинной оси на 90о;
рулонные и римские – цельное полотно поднимается и опускается по проему, рулонные накручиваются на вал, могут прятаться в кассету, римские собираются в красивые складки;
плиссе – относительно новый вид жалюзи, штора движется вверх/вниз, при закрывании собираются в гофрированную многослойную полоску;
день-ночь – это двухслойные либо трехслойные шторы, состоящие из прозрачной и непрозрачной ткани, могут быть вертикальные, одна часть состоит из прозрачного материала, другая из светонепроницаемого, двигаются влево/вправо, и горизонтальные, на валике, полотно в полоску, внутренняя и лицевая часть полотна передвигаются относительно друг друга, таким образом регулируется поток света.

Предлагаем вам посмотреть видео, как работает электронный привод на шторах плиссе, интересный момент – полотна открываются и закрываются по диагонали, это демонстрация возможностей наглядно показывает, что электрические жалюзи можно устанавливать на проемы сложной формы, в том числе арочные, скошенные, эркерные, криволинейные.

[su_youtube url=»https://www.youtube.com/watch?v=mmbgQhydQy8″]

Автоматизация жалюзи не зависит от материала изготовления полотна, шторы могут быть из дерева, алюминия, ткани, мультиламели, пластика, нетканых материалов или плетенные

При выборе привода важно лишь учесть место установки жалюзи и вес конструкции, от этого зависит мощность мотора. Двигатель к автоматическим жалюзи может работать от аккумулятора 12 вольт или от солнечной батареи, а также от розетки в 220 вольт

Способы управления

Автоматическая система, установленная на жалюзи, ставит задачу одному или нескольким приводам, например, окна могут открываться сразу все либо с одной стороны, потом с другой, одни закрываться, другие открываться. Сценариев жалюзи много, в готовых конструкциях, уже заложены несколько стандартных вариантов, а при индивидуальном заказе программа работы жалюзи может быть разработана под заказчика.

Автоматические жалюзи управляются с помощью:

пульта (радиосигнала);
кнопки;
таймера.

Пульт позволяет централизовано управлять всеми жалюзи в помещении дистанционно. Беспроводной контроль удобен в больших зданиях, где несколько этажей, много кабинетов и т.д., например, в загородном доме, бизнес центре, школе, больнице, банке, ночном клубе. Для наружных электронных жалюзи и для решеток на вентиляции наличие пульта особенно актуально.

Кнопка монтируется в одном конкретном месте на стене, к ней могут быть подсоединены одни жалюзи, группа или сразу все. С одной стороны, это создает некоторые неудобства: надо вставать, подходить, нажимать, а с другой – пульт может затеряться, а кнопка всегда на месте.

Таймер позволяет регулировать положение жалюзи строго по расписанию, датчики срабатывают в определенное время. Даже если вы уехали и забыли закрыть окна, электроника все сделает самостоятельно: закроет и откроет в нужное время, что очень удобно, создается эффект присутствия.

Жалюзи с автоматическим приводом можно подключить к системе умный дом и, с помощью специальной компьютерной программы, электроника будет контролировать все процессы работы занавеса без непосредственного участия человека.

На фото один из вариантов, когда автоматика на жалюзи просто необходима

Материалы

Наружные рольставни делают из металла – алюминия или стали, реже их делают из пластика. Алюминий не подвержен коррозии, легкий и пластичный. Сталь более прочная, но для защиты от воздействия влаги ее покрывают специальным раствором. Это делает конструкцию тяжелой и дорогой. Пластик легкий, устойчивый к влаге, но хрупкий, его легко повредить.

Внутренние защитные шторы не подвергаются влиянию влаги, перепадов температуры и взломам. Их делают из тканей, покрытых составами, защищающими от пыли и грязи, пластика, алюминия и стали. На внутренние модели наносят различные рисунки, что придает помещению более красивый вид.

Основные виды рольштор

Классификация роллетов приведена в таблице:

Выбор по параметрам	Виды рольштор
По материалам	Деревянные, бамбуковые, тканевые – димаут, блэкаут
По типам конструкции	Открытые, закрытые
По механизмам регулировки	Цепочные, пружинные, электроприводные

До того, как подобрать рулонные шторы, нужно узнать, какие они бывают.

Рулонки можно сделать под заказ – по различным параметрам. Например, рольшторы «день/ночь»или «зебра» – цепочные, двухтканевые с различной светопроницаемостью. Более плотные полосы полностью затемняют помещение, а светлые фильтруют ультрафиолетовые лучи, создают прохладу в жару. Эти роллеты дорогие, так как их сложно изготовить.

Универсальные кассетные рулонки – хорошие по качеству, легкие в исполнении. Эти мультифункциональные шторы часто используют в дизайне оформления пластиковых окон.

Mini – шторы, крепящиеся на плотном монтажном двустороннем скотче или при помощи защелок без сверления, пользуются популярностью за счет относительно низкой цены. Устанавливаются на створку окна.

Модели с электроприводом дороже. Это инновационное устройство нашло почитателей среди тех, кто ищет новинки с дистанционным управлением.

Рулонки из ткани блэкаут имеют высокую плотность, не пропускают свет, что обеспечивает качественный сон даже солнечным днем.

Светопропускающие ткани обеспечивают комфортное рассеянное освещение и создают уютный интерьер.

Рольшторы из бамбука и деревянных планок выбирают любители натуральных материалов. Преимущество этих видов:

практичность;
прочность;
легкость;
влагоустойчивость;
стойкость к выгоранию;
эстетичность.

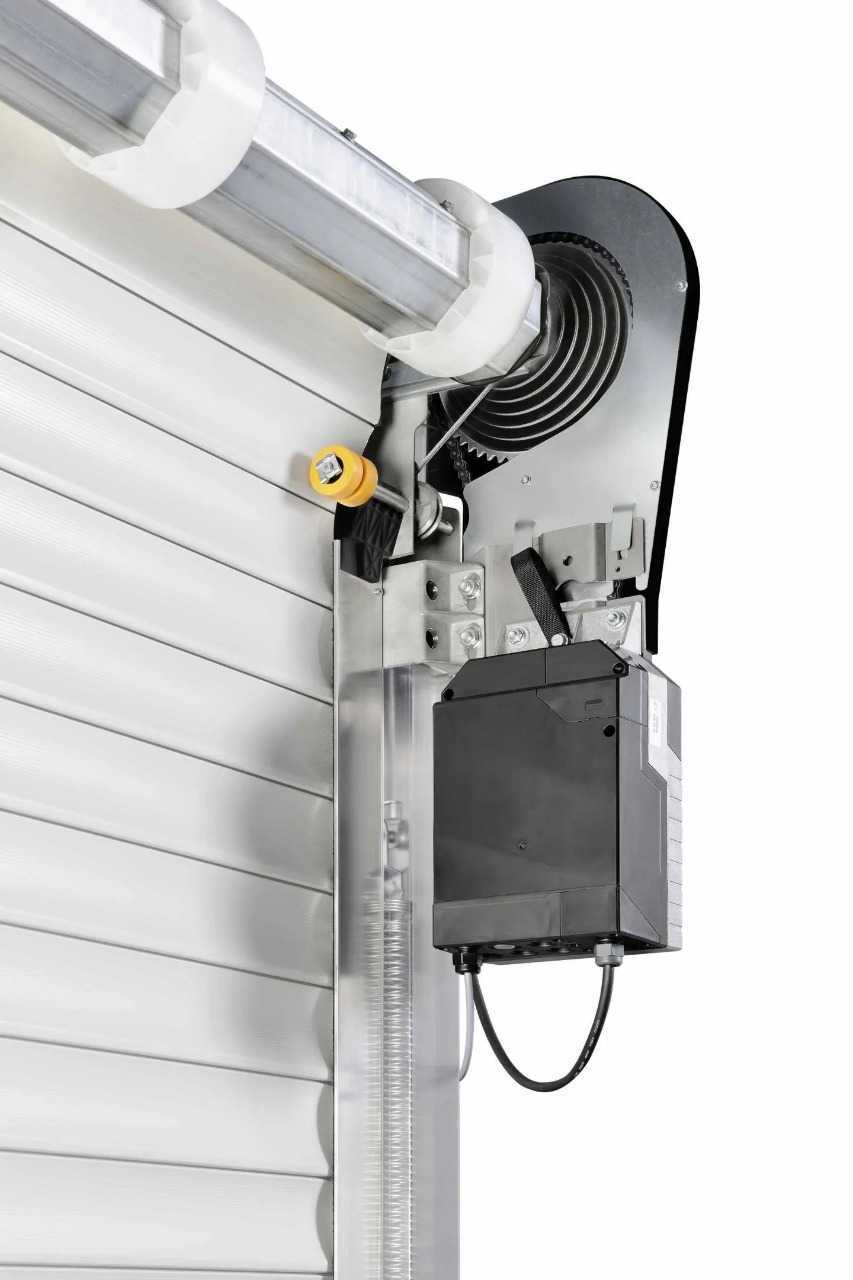

Что такое автоматический электропривод?

Автоматический электропривод – это обеспечение дополнительного комфорта, а в некоторых случаях – необходимое условие для применения жалюзи.

Конструкционно электрожалюзи включают такие составляющие:

вал (на который наматывается полотно) или карниз;
полотно или ламели;
короб;
автоматическая система, которая обеспечивает движение.

1.Наружные, устанавливаемые со стороны фасадной части здания на двери и окна. Они притеняют от солнца, но чаще основное их назначение – противовандальное;

2.Техническое назначение;

3.Устанавливаемые на окна, перегородки, двери внутри помещения.

Управление кнопкой

Кроме голосовой команды и дистанционного пульта, привести в движение механизм на окне можно при помощи обычного переключателя. Монтировать такую кнопку следует в любом удобном для вас месте. Например, если это спальная комната, оптимально поместить кнопку около кровати. Необходимые компоненты:

привод;
выключатель (кнопка управления);
датчик.

Схема монтажа кнопки управления электрожалюзи

Принцип работы

Выключатель имеет 2 клавиши: «вверх» и «вниз». Каждая кнопка имеет свою, отдельную контактную группу. При нажатии на клавишу размыкаются или смыкаются контакты. Для того чтобы шторы на окне автоматически открывались или закрывались, выключатель должен взаимодействовать с датчиком. Привод здесь играет такую же роль, как и при 2 первых типах управления.
