Как отрегулировать петли на дверцах шкафа: моя методика

Что нужно для регулировки мебельных петель

Разумеется, внешний вид и положение дверей на кухонном или платяном шкафу полностью зависят от квалификации сборщика. Если при установке петель на створку и внутреннюю стенку не было допущено грубых ошибок, то вполне реально выполнить регулировку петель на дверцах кухонного шкафа своими руками без посторонней помощи.

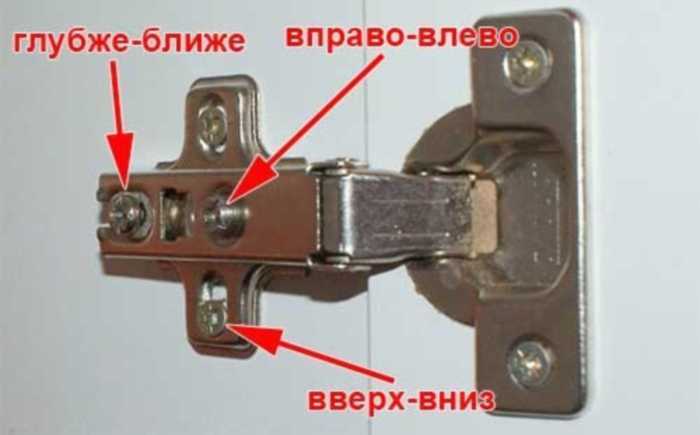

Схема точек регулировки петли

Для того чтобы правильно отрегулировать положение навесов, потребуется всего лишь три инструмента:

Строительный уровень с пузырьковой камерой;
Деревянная школьная линейка;
Крестовая отвертка.

Возможно, пригодится штангенциркуль, если вдруг придется регулировать сразу четыре петли на платяном шкафу. Иногда будет полезным обзавестись фонариком или переносным светильником, если речь идет о настройке навесов на шкафу в неудобном для работы или плохо освещенном месте мебельной стенки. Процесс занимает 5-10 мин., в зависимости от опыта и состояния мебельного фасада.

Врезать петлю можно только по шаблону

Они наверняка выполнены с максимальной точностью позиционирования на дверце шкафа, поэтому нельзя даже пытаться регулировать положение створок на шкафу перефрезеровкой «чашек».

Это интересно: Глубина кухонных шкафов — нижние шкафчики для кухни 40-50 см, идеи хранения в глубоких подвесных шкафах

Настройка в плоскостях

Вертикальная регулировка

Вертикальная регулировка петель шкафа – действие, с которого следует начинать настройку мебельной фурнитуры. Такая настройка необходима в том случае, если дверь висит криво – выпирает из общего контура мебели, либо, если дверей две, одна располагается выше другой.

Вертикальная подстройка фасада производится в 4 последовательных шага:

Откройте створку мебели и найдите петли. Если на них стоят заглушки, снимите их.
На обеих петлях подкрутите болты, расположенные ближе к краю боковины. Они отвечают за вертикальное положение мебельного фасада. Оба болта первоначально следует выставить на одинаковое значение, чтобы знать, куда настраивать дальше.
Закройте дверь фасада и посмотрите на его расположение в пространстве относительно общих размеров шкафа. В случае наклона верхнего угла направо, необходимо сильнее закрутить болт регулировки на верхней петле, тогда как на нижней его надо выкрутить.
Повторяйте шаги 2-3 до момента, пока не добьетесь оптимального положения фасада.

Регулировка вертикального зазора

На этом вертикальная регулировка петель на дверцах шкафа завершена, можно приступать к следующему этапу – настройке мебельного фасада по высоте.

Настройка высоты расположения дверей

За регулировку положения дверей по высоте отвечают два винта, посаженных на два «ушка» продолговатой формы – через них притянута сама петля.

Регулировка по высоте производится двумя винтами

Настройка производится в 3 шага:

Ослабьте регулировочные саморезы на всех установленных петлях.
Поднимите или опустите (смотря, что необходимо) фасад, после чего зафиксируйте его.
Затяните саморезы на малых оборотах практически до упора, не сорвав резьбу.

После настройки фасада по высоте можно приступать к регулировке дверей по плоскости.

Регулировка высоты расположения фасада

Перед тем, как отрегулировать петли шкафа по высоте, желательно подобрать саморезы с мелким шагом резьбы – они обеспечивают более точную подстройку положения фасада.

Регулировка петель по плоскости

Регулируемые мебельные петли позволяют изменять расположение фасада в плоскости – это полезно в том случае, если либо наблюдается плохое прижатие двери к корпусу мебели, либо при нажиме дверь словно отскакивает в противоположную нажатию сторону.

Если возникает такая ситуация, достаточно покрутить второй регулировочный болт, расположенный на петле. Сначала следует подтянуть болты в направлении на себя (2-3 мм достаточно), после чего проверить наличие щели между фасадом или дверьми и при необходимости провести дальнейшую регулировку.

Регулировка дверных створок по плоскости

Не бойтесь плотно затягивать болт, регулирующий положение фасада в плоскости. Именно на нем удерживается большая часть веса конструкции, а сам он является фиксирующим. Для затягивания используйте крестовую отвертку, стараясь при этом не повредить резьбу.

Как ухаживать?

Чтобы не ходить постоянно с отвёрткой и не заниматься только настраиванием шкафных дверей, рекомендован ряд мероприятий по уходу.

После сбора и установки мебельных конструкций 2-3 раза за год проводят профилактическую подкрутку болтов на дверных петлях. Это в том случае, когда шкафом пользуются нечасто. При интенсивной эксплуатации, например, кухонного гарнитура, это делают хотя бы 1 раз в течение месяца.
Регулярно надо осматривать конструкции на предмет обнаружения перекосов, различных дефектов, отхождений и так далее. Вовремя устранять все неполадки.
Регулировочный механизм нужно смазывать – так он лучше и дольше по сроку будет работать. Для смазки берут моторное масло или другое подходящее средство. После процедуры дверцу нужно пошатать туда-обратно (закрыть-открыть), чтобы смазывающее вещество глубже проникло в устройство. Если хоть 1 раз за год смазывать петли, то дверца не будет скрипеть и издавать другие шумы.
Защитить навес можно с помощью масляного доводчика, который полностью закроет регулировочный механизм, а под таким колпаком и болты меньше будут расшатываться.

Металлические петли довольно надёжны, при правильной эксплуатации могут прослужить до 15, а то и более лет.

Есть один «недуг» у навесов кухонных гарнитуров, особенно шкафов, расположенных вблизи газовых плит либо варочных поверхностей. На них откладывается вязкое смолоподобное вещество – продукт сгорания газа. От этого петли залипают, не давая возможности нормально открываться дверцам

К таким местам требуется повышенное внимание, следует как можно чаще прочищать их

Поддерживать облик фасадов мебели в привлекательном виде можно без особого труда и усилий. Чтобы справиться с перекосами дверных конструкций, много времени не понадобится, а на осмотры и профилактику его уйдёт ещё меньше.

Как отрегулировать дверцы шкафов и мебели в целом, смотрите в видео.

Как подобрать подходящие угловые петли?

Угловые петли имеют стандартные разновидности, но при необходимости можно сделать на заказ любой другой угол открывания. Основным параметром выбора является расположение шкафа относительно других и имеющееся пространство для его открытия.

Традиционно мебельные дверцы открываются доводчиком под углом 90-110 градусов, в этих случаях применяются прямые петли. Когда необходимо выйти за рамки этого диапазона, потребуются именно угловые петли. Если желаемый угол шире, то нужно искать варианты с маркировкой «плюс», если уже, то «минус». В случае, если нестандартный угол не кратен 5, то вместе с петлей придется установить специальную накладку, помогающую отрегулировать угол.

Четырехшарнирные

Наиболее универсальны четырехшарнирные петли. Они могут выдерживать достаточно большой вес дверных створок и обладают высокой надежностью. В современном производстве мебели для крепления дверных полотен, изготавливаемых из деревянного массива или древесностружечной плиты, применяются четыре основных вида этих изделий. Основными типами четырехшарнирной фурнитуры являются:

Четырехшарнирные конструкции, в зависимости от исполнения и условий монтажа, позволяют обеспечить раскрытие створок на угол 45°-165°.

Несомненными достоинствами четырехшарнирных мебельных петельных систем являются:

простота конструктивного исполнения;
легкость монтажа на изделии;
возможность регулировки двери в двух плоскостях.

Этот тип мебельной фурнитуры имеет в своей конструкции всего два элемента: монтажную планку и саму петельную конструкцию, крепящуюся непосредственно к дверному полотну. Монтажная планка крепится к боковине изделия, а затем винтами фиксируется к петле. Отдельную группу представляют петли с доводчиком, который позволяет фиксировать створку в открытом положении, а также обеспечивает ее плавное закрывание.

При самостоятельном изготовлении мебели необходимо уточнить у продавца конкретный тип приобретаемого изделия. Особенно это касается последней группы четырехшарнирной фурнитуры. В продаже имеются петельные устройства для установки створки под углами 45°, 30° и -30°.

Кроме того, необходимо обратить внимание на тип крепления дверных полотен – с перекрытием боковых стенок или встроенное. Первый тип установки дверей подразумевает использование накладных видов, второй — внутренних

Для монтажа дверных створок, изготовленных их древесностружечной плиты, в установочный комплект дополнительно входят специальные монтажные чашки. Установка этих деталей производится в заранее высверленные отверстия.

Кроме того, при установке четырехшарнирных систем необходимо учитывать массу панели и высоту шкафа или пенала. При выборе количества и вида мебельных петель для кухни можно использовать данные из нижеприведенной таблицы.

Расчетное количество петель

Высота створки, м	Масса створки, кг
4,0–5,0	6,0–9,0	10,0–13,0	14,0–18,0	19,0–20,0
Число петель, шт.
до 0,5	2
0,5 – 1,0	2
1,0 – 1,5	3
1,5 – 2,0	4
2,0 – 2,5	5
Расстояние от кромки дверного полотна до первой петли 80,0 – 100,0 ммШаг между петлями должен составлять не менее 500,0 мм

При установке четырехшарнирных вариантов особое внимание уделяется их выравниванию вдоль установочной (фасадной) кромки дверной панели. Если небрежно отнестись к этой операции, то регулировка (выравнивание) дверок будет затруднена, а на каждую петлю будет приходиться большая нагрузка

Это уменьшит техническую надежность механизма открывания–закрывания и снизит его долговечность.

Самостоятельная установка требует не только тщательной разметки, аккуратности подготовительных и основных работ, но и наличия специального инструмента. Поэтому прежде чем браться за сверление отверстия большого диаметра, лучше сделать два-три пробных образца на ненужном куске древесностружечной плиты или деревянной доски.

Что важно учесть при настройке петель

Существует 4 условных закона регулировки петель, которые важно учесть во время работы:

Перед работой проверяют ровность шкафа на плоскости, его нужно выставить по уровню.
В первую очередь выравнивают дверцу по вертикали.
В некоторых случаях во время регулировки высоты невозможно добиться оптимальных результатов. Причина — слишком большое отклонение дверцы по ширине. Поэтому подкручивают винт, который регулирует ширину зазора. Он должен быть не более 5 мм.
При работе с модульной мебелью, выставленной друг на друга, работу начинают с верхних шкафчиков. При этом вес распределяется правильно, и настройка будет наиболее точной.

Чтобы предупредить быстрое раскручивание винтов, под их головки наносят анаэробные фиксаторы резьбы.

Если нет анаэробного фиксатора, можно нанести эмаль или краску.

Чтобы предупредить быстрое раскручивание винтов, под их головки наносят анаэробные фиксаторы резьбы

Устранение перекоса двери

Если дверь шкафа-купе закрывается с перекосом, то проблема в регулировочных винтах

Одна из часто встречающихся разновидностей ремонтных работ – перекос. Можно наблюдать зазор сверху либо снизу между полотном двери и боковиной шкафа при закрытой двери.

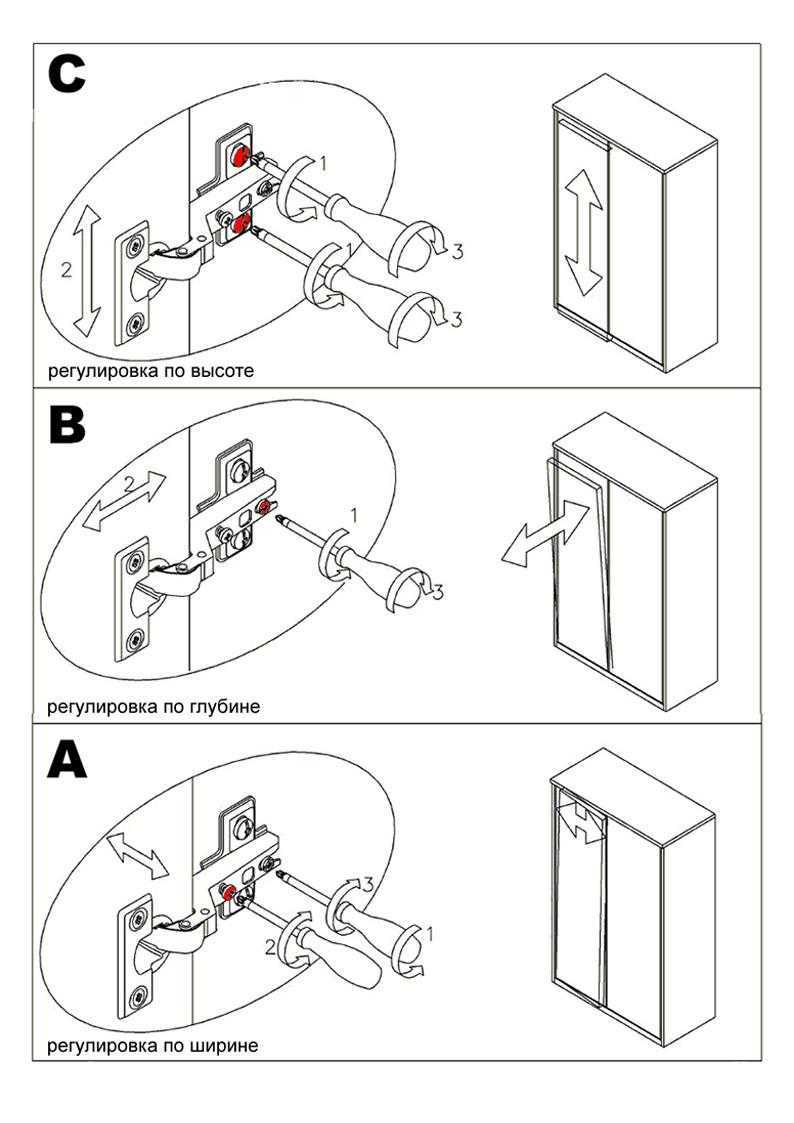

Схема регулировки дверей по высоте

Происходит это из за послабления зажатия регулировочного винта, отвечающего за строго вертикальное расположение боковины шкафа.

В первую очередь нужно проверить углы между боковой стенкой верхним и нижним горизонтами, они должны быть прямыми. Если есть расхождение, то нужно подтянуть винты, соединяющие боковые стенки с верхом и днищем. Выровнять их под угол девяносто градусов. Закрепить металлическим уголком.

Чтобы отрегулировать дверь на вертикальном алюминиевом профиле с торца, нужно вращая нижний винт, производя регулировку дверного уклона

Оптимальный зазор между нижней створкой и направляющей – строго 6 мм

Вращением ключа по или против часовой стрелки производится регулировка двери, в результате чего ее боковую сторону можно опустить или приподнять

При вращении регулировочного болта, изменяется положение дверной створки

Сколько мебельных петель надо устанавливать на одну дверь?

Если вы думаете, что выбрав производителя добротных мебельных петель можно расслабиться, то вы ошибаетесь. Мозг недобросовестного производителя мебели запрограммирован на обман покупателя. И если нельзя установить дешёвый отстой, то можно вместо трёх дорогих петель, поставить две. Я думаю, если б было можно поставить одну петлю, то они бы так и делали.

А что происходит, когда уменьшается количество устанавливаемых мебельных петель? Правильно, они не выдерживают вес дверей и выходят из строя. В результате, имеем ту же самую проблему: провисшие дверки шкафов и тумб. Вам это нужно? Вы согласны, что вам нужна дополнительная информация по этому вопросу? Ну, тогда держите! Я её оформил для вас в виде вот такой таблички:

Виды

Сегодня производители предлагают более десяти различных видов петель для кухонных шкафов. Это от простейших «лягушек» до петель с доводчиками разных усложненных конструкций.

Различные петли для дверок крепятся по-разному.

Петля накладная или петля-лягушка. Представляет собой четырехзвенный шарнирный механизм. Он крепко прижимает дверь, позволяет открыть ее на 90 или 165 градусов. Данный вид петель самый распространенный. Его можно встретить практически на любом гарнитуре для кухни, где есть распашные двери. Такие петли позволяют полностью закрывать корпус мебели, на который они крепятся.

Полунакладная. Она позволяет частично перекрыть корпус гарнитура. Ее строение имеет небольшой изгиб, за счет которого образуется зазор между створками шкафа, закрепленными на одну стойку, что позволяет без проблем открыть одновременно обе.

Внутренняя. Внешне она очень похожа на полунакладную. Но применение ее отличается. Внутренняя петля устанавливается, когда необходимо дверцы гарнитура разместить внутри короба.

Инверсная. Позволяет распахнуть дверь шкафа на 180. При этом дверь встает вровень с коробом.

Угловая. По ее названию понятно, что она устанавливает двери под углом. Это необходимо для угловых ящиков. Стандартные петли этой категории бывают с углом установки 175,135,90,45 и 30. Но встречаются и нестандартные угловые петли.

Антресольная. Служит для навеса горизонтально открывающихся дверок ящиков. В основе данного типа петель лежит пружина.

Рояльная. Редко применяется в современной мебели в связи с ее ненадежностью. Ее применяют в основном для столов-книжек, для крепления складывающихся столешниц.

Карточная петля. По сути, это та же рояльная петля, только короче. Ее часто используют в мебели ретро-стиля, для этого делают фигурное исполнение этих петель, или придают им форму бабочки.

Секретная. Имеет две пластины, при помощи которых крепятся горизонтальные фасады, опускающиеся вниз. Свое название получили за применение в секретерах. Схожа с рояльной петлей.

Штольная. Крепятся на шкафах, примыкающих к стене.

Ломберная. При помощи их крепятся откидные фасады. Такие петли имеют способность фиксировать створку шкафа. Крепятся с торца на дверку и короб и позволяют открыть конструкцию на 180. Ломберные петли очень популярны на раскладных столах.

Реверсивная петля. Позволяет распахнуть двери на 180 градусов и вернуть обратно, как на входе в супермаркет.

Пяточная. Крепится в угол фасада. Может углубляться внутрь створки, но подходят только для нетяжелых дверок. Поэтому ее применение очень ограничено.

Также петли различаются по применению в определенных материалах. Для стекла, пластика, ДВП нужны разные петли.

Существует также два вида петель, отличающиеся по монтажу. Slide-on — это стандартные петли, и clip-on — петли мгновенной установки. Петли клип-он сокращают время установки до 60%, за счет разборной петли, которая имеет две части, защелкивающиеся между собой.

Еще один вид петель для кухонной мебели – это петли с оводчиком. Цена их намного выше, но это себя оправдывает. Во-первых, это удобно. Толкнули дверцу, а она закрылась дальше сама собой. Во-вторых, это сохраняет состояние мебели. Так как доводчики сами регулируют силу закрывания двери, тем самым сохраняют и фасады и сам короб в первоначальном состоянии. В-третьих, они предотвращают звук хлопанья дверей, не раздражая нервную систему.

Преимущества подъемных элементов для кухонных шкафов

У механизмов «Блюм» присутствуют такие положительные качества:

Удобство в использовании. Эти устройства предназначены для того, чтобы никаким образом не ограничивать свободу движений человека, работающего на кухне. В процессе готовки фасад можно оставить открытым и не волноваться о том, что он упадет на голову хозяев, ведь Blum Aventos обеспечивает надежную фиксацию.
Простота в открывании и бесшумность во время процесса. Легкое открывание плюс бесшумное закрывание дверок фасада достигается путем функционирования встроенной системы амортизации BLUMOTION.
Многофункциональность. Благодаря технологии движения SERVO-DRIVE и TIP-ON становится комфортным открывание фасадов без ручек.
Возможность остановки двери полки в любом положении. Слаженно работающий и отрегулированный под вес фасада силовой механизм позволяет сделать такую манипуляцию независимо от положения элемента.
Единство дизайна нижних тумб и верхних шкафов. Наличие горизонтальных зазоров определяет внешний вид мебели и ни в коем случае не должно разрезаться вертикальными «щелями». При использовании подъемных механизмов Blum Aventos вы сможете подобрать подходящее положение под внешний вид и верхних, и нижних шкафов.

Регулировка мебельных петель

Что касается регулировки мебельных петель, то она может осуществляться в трех плоскостях: по вертикали, по глубине и фиксации навеса, по горизонтали.

1. Регулировка петел по глубине и фиксации навеса, в первую очередь, необходима для того, чтобы прижать фасад ближе к корпусу, или, наоборот, ослабить это прижатие. Отверткой необходимо подкрутить овальное отверстие. Очень часто, таким образом, регулируют петли в помещении с неровными полами.

Инструкция

Для начала необходимо произвести разметку двери для высверливания в ней паза, в который и будет крепиться навесная фурнитура. В зависимости от высоты и веса двери можно устанавливать петли в количестве двух и более.

Разметку начните с определения центра паза. От торцов дверцы расстояние до центра паза может колебаться в диапазоне от 70 до 120 мм, а расстояние от ребра двери до центра паза от 21 до 22 мм.

Установите в дрель торцевую фрезу диаметром 35 мм, именно такой диаметр чашки навески широко распространен (диаметр торцевой фрезы должен соответствовать диаметру чашки). Держа дрель строго по оси сверления, сделайте паз глубиной не более 12-13 мм. Используйте только хорошо заточенный инструмент, в результате вам не придется прилагать лишние усилия и избежать следующих проблем: излишнего заглубления, выдавливания покрытия с лицевой стороны, сколов.

Убедитесь, что высверленный паз полностью подходит по диаметру и глубине для установки петли. После чего вставьте её в паз параллельно ребра дверцы. С помощью шила сделайте центральное углубление для установки саморезов. Далее закрутите саморезы при помощи фигурной отвертки или шуроповерта. Петля установлена!

Изготовление или сборка корпусной мебели своими руками — работа достаточно кропотливая и требующая определенных навыков. Одним из этапов этого процесса является установка петель. При наличии необходимого инструмента врезать мебельные петли вполне возможно самостоятельно.

Вам понадобится

— карандаш;
— молоток;
— дрель;
— шило;
— саморезы;
— мебельные петли;
— шило;
— торцевая фреза;
— болгарка.

Инструкция

Определите необходимое количество мебельных петель. Количество устанавливаемой навесной фурнитуры зависит от ширины и веса дверцы. При необходимости возможна установка трех и более петель.

Разметьте центры петельных пазов. В зависимости от размеров дверцы расстояние от цента паза до верхнего или нижнего торца может составлять от 65 до 125 мм. Расстояние от центра паза до бокового торца дверцы составляет, как правило, 21-22 мм. При разметки необходимо следить за тем, чтобы места установки петель на совпали с расположением перемычек , полок либо других внутренних элементов.

Установите торцевую фрезу и, держа дрель строго вертикально, высверлите отверстия в намеченных ранее местах. Следует знать, что для большинства мебельных петель глубина паза должна составлять от 12 до 13 мм. При сверлении паза необходимо действовать крайне аккуратно и следить за тем, чтобы центральный зуб сверла не проделал сквозного отверстия — в этом случае фасад вашей мебели будет безнадежно испорчен. Для того чтобы избежать повреждения фасада, рекомендуется использовать две торцевых фрезы, одна из которых потребует определенной «модернизации».

Возьмите одну фрезу и аккуратно спилите ее центральный зуб при помощи болгарки — теперь инструмент готов к работе. Убедитесь в том, что фреза остро заточена — это позволит избежать сколов на поверхности мебели и срывов фрезы. Просверлите паз глубиной 8 мм при помощи обычной торцевой фрезы. Углубите его до 12-13 мм с помощью «модернизированного» варианта.

Конструкция мебельных петель
Инструменты и материалы
Крепление элементов

При покупке новой мебели или замене фасада на вашей кухне возникает необходимость . В данной процедуре нет ничего сложного, поэтому с ней сможет справиться каждый. Главное – это знать некоторые нюансы, с помощью которых у вас получится выполнить работу качественно и быстро.

Как регулировать петли на мебели

Чтобы правильно настроить работу навеса, в первую очередь необходимо проверить положение самого шкафа. Двери на фасаде помогут провиснуть под собственным весом или из-за перекоса корпуса. Для этого проверяем уровнем положение коробки и выравниваем либо переделкой подвеса на стене, либо пытаемся регулировать высоту ножек.

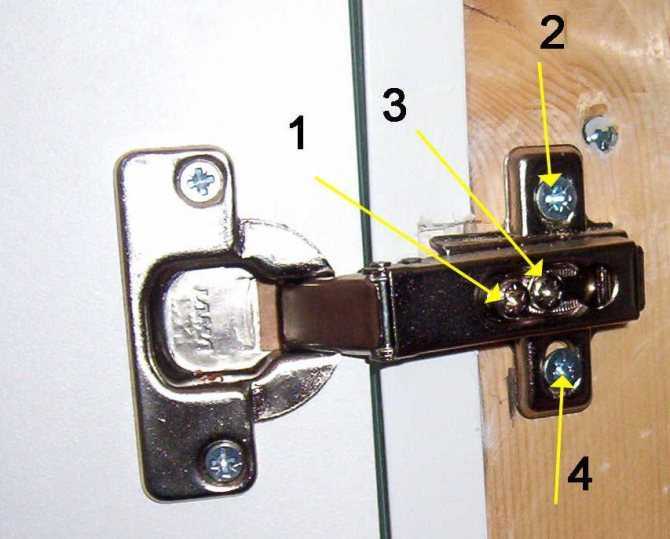

У любой врезной петли имеется как минимум три винта регулировки положения. В целом система позволяет регулировать положение двери, ее смещение на 2-4 мм по вертикали, горизонтали и в глубину. Так как петли обычно две, то можно корректировать и угловое отклонение. Более подробно описание винтов регулировки мебельных петель приведено на видео:

Но можно и воспользоваться схемой, приведенной ниже.

Как регулировать мебельные петли по вертикали

Во всех методичках и руководствах обычно рекомендуется начинать регулировку положения двери с устранения наиболее очевидных проблем с петлями. Если саморезы оказались недостаточно глубоко завернуты или прослаблены на обеих точках крепления, то одна половинка фасада просто опустится на несколько миллиметров ниже относительно другой.

Совет! В первую очередь необходимо проверить состояние самих саморезов. Если шкаф собран из ДСП невысокого качества, то случается, что крепеж вырывает из стружечной плиты.

В этом случае потребуется саморезы вывернуть, в отверстие уложить кусок спички или зубочистки и завернуть крепеж.

Если крепление в порядке, регулировать высоту подъема створки можно, отвернув саморез на 1-2 оборота. Далее поднимем дверь шкафа вровень со второй половинкой, зафиксируем ее и одновременно на ту же высоту поднимем «бабочку» петли. Остается лишь завернуть крепеж отверткой, линейкой и уровнем проверить точность установки.

Как настраивать мебельные петли по горизонтали

Так как при открытии шкафа человек обычно берется рукой за угол дверцы, то основная часть нагрузки приходится на ближайшую из петель. В результате створку может перекосить, верхние части двух створок столкнутся «лбами», внизу между дверцами образуется огромная клиновидная щель.

В этом случае приходится регулировать горизонтальное смещение по фронту на одной из петель, обычно на верхней. Для выравнивания положения потребуется вывернуть регулировочный винт, который расположен первым от торца, как на схеме.

Перед регулировкой нужно отпустить винт выровнять дверцу и лишь потом завернуть точку крепления

Если шкаф с перекосившейся дверью эксплуатировался в течение длительного срока времени, то наверняка придется регулировать и нижний навес. С помощью школьной деревянной линейки удобно контролировать величину зазора между кромками створок, чтобы не регулировать, что называется, «на глаз».

Таким же способом можно настроить двери шкафа с четырьмя петлями. Первоначально нужно отрегулировать зазор на верхней и нижней петле, затем выравнивают винтами люфт в середине створки. Один из вариантов регулировки горизонтального вылета приведен на видео:

Как правильно регулировать мебельные петли по глубине

Фронтальная или глубинная настройка дает возможность регулировать величину зазора между торцами боковых стенок шкафа и торцов двери в открытом положении.

Фронтальная регулировка наиболее важная, от точности выставления зазора зависит долговечность петли

Если створки не открываются полностью на угол в 90о, то, скорее всего, рабочий зазор отсутствует вообще. Чтобы устранить проблему, нужно регулировать указанное расстояние на уровне 0,6-3,4 мм. Опять же, очень удобно использовать в качестве калибра линейку.

Регулировать зазор несложно:

Выворачиваем самый дальний от фасада винт;
Укладываем на торец стенки линейку и фиксируем ее рукой;
Далее нужно регулировать вылет винта отверткой так, чтобы дверная створка шкафа открывалась на полный ход.

Делать зазор слишком большим тоже не рекомендуется, в этом случае придется дополнительно корректировать положение горизонтального перемещения рядом стоящим винтом.

Что такое мебельные петли старого образца?

Это механизм, состоящий из корпуса и двух рычагов, каждый из которых прочно скреплен с корпусом шарнира одной стороной, а другой держит чашку петли, устанавливаемую в специальное круглое углубление на внутренней стороне створки.

У механизма есть два основных положения фиксации: перпендикулярное и параллельное расположение чашки, относительно корпуса. Основное отличие мебельных петель старого образца в том, что их конструкция приводит протекция только в 2 крайних положения из переходных.

Изначально шарнир имел 2 спиральные пружины, которые обеспечивали плотное примыкание створки к корпусу. Немного позже эта модель была усовершенствована – пружины стали компактными, плоского сечения.

Конструкционные особенности этих механизмов позволяет проводить регулировку дверных створок. Петля – «лягушка» имеет в своем составе три основных элемента:

Чашка – округлая часто петли, располагающаяся в заранее высверленном углублении с внутренней стороны дверки, которое обустраивается специальным сверлом Форснера. Обычный диаметр отверстия равен стандартному размеру элемента – 35 мм;
Плечо – рычаг, соединяющий ответную планку и чашку;
ответная (монтажная) планка – имеет в своем составе регулирующие винты, и крепиться к внутренней стороне стенки шкафа, на которую предполагается навесить створку.

Когда и где они применялись?

В первой половине двадцатого столетия, когда началось массовое производство мебели из стружечных плит, на которые невозможно было установить карточные петли, итальянский конструктор Артуро Саличе изобрел четырехшарнирные петли. Его именем названа компания, производящая данную фурнитуру – она работает до сегодняшнего дня.

Петли штампуются из прочного листового металлопроката. Гальваническое напыление гарантирует не только надежную защиту от коррозии, но и эстетичный внешний вид.

Первое применение эти конструкции нашли в шкафах и шифоньерах, которые стали выпускать из инновационных в те времена стружечных материалов. Из-за своей мягкости они просто не выдерживали карточные петли.

Как их регулировать?

Что нужно сделать для регулировки петель старого образца?

Первым делом нужно убедиться, что посадка створок осуществлена правильно, отклонения исправляются при помощи отвертки:

Винт, который находится ближе всего к створке, на плече шарнира будет перемещать створку влево/вправо.
Дальний, прижимает или отпускает дверку относительно корпуса шкафа.
Винт, находящийся на крестовине ответной планки внизу, регулирует фасад по вертикали.

Чтобы быстро найти правильное положение створки, винты следует прокручивать равномерно, малой амплитудой – это поможет оптимально распределить нагрузку.
